ねじ式インサート MCT series
スチール製炭化物円形

お気に入りに追加する

商品比較に追加する

特徴

タイプ

ねじ式

材料

スチール製, 炭化物

形状

円形

機能

金属用

内径

最大: 19.05 mm
(0.75 in)

最少: 7.94 mm
(0.31 in)

外径

最大: 25 mm
(0.98 in)

最少: 10 mm
(0.39 in)

長さ

最大: 8.83 mm
(0.35 in)

最少: 6.83 mm
(0.27 in)

製品説明

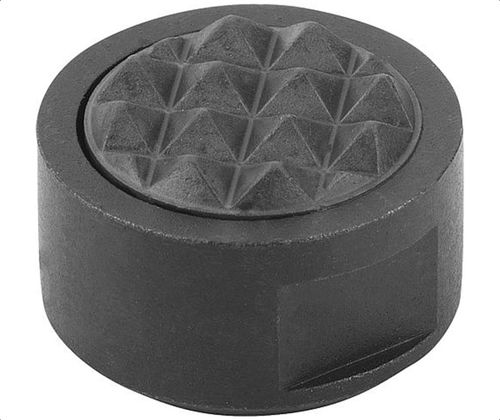

ダイヤ目加工された超硬グリッパーパッドを熱処理された合金鋼製ボディにろう付けしています。背面取り付け用の盲孔タップ加工、締付けネジ用に外径にフラットを設けており、安全な取り付けと繰り返し可能な位置決めを実現します。

部品オプション

MCT-100 — ねじ: M5x0.80; D: 10 mm; D1: 5/16; L: 6.83; L1: .80; H: 10 mm; H1: 4.75 mm; H2: 4.5 mm; F x 45°: .8; トゥースパターン: EF
MCT-102 — ねじ: M5x0.80; D: 10 mm; D1: 5/16; L: 8.83; L1: .80; H: 12 mm; H1: 4.75 mm; H2: 6.0 mm; F x 45°: .8; トゥースパターン: EF
MCT-120 — ねじ: M5x0.80; D: 12 mm; D1: 3/8; L: 6.83; L1: .80; H: 10 mm; H1: 4.75 mm; H2: 4.5 mm; F x 45°: .8; トゥースパターン: Fine
MCT-122 — ねじ: M5x0.80; D: 12 mm; D1: 3/8; L: 8.83; L1: .80; H: 12 mm; H1: 4.75 mm; H2: 6.0 mm; F x 45°: .8; トゥースパターン: Fine
MCT-160 — ねじ: M6x1.00; D: 16 mm; D1: 1/2; L: 6.83; L1: .80; H: 10 mm; H1: 4.75 mm; H2: 4.5 mm; F x 45°: .8; トゥースパターン: Fine
MCT-162 — ねじ: M6x1.00; D: 16 mm; D1: 1/2; L: 8.83; L1: .80; H: 12 mm; H1: 4.75 mm; H2: 6.0 mm; F x 45°: .8; トゥースパターン: Fine
MCT-200 — ねじ: M6x1.00; D: 20 mm; D1: 5/8; L: 6.83; L1: .80; H: 10 mm; H1: 4.75 mm; H2: 4.5 mm; F x 45°: .8; トゥースパターン: Fine
MCT-202 — ねじ: M6x1.00; D: 20 mm; D1: 5/8; L: 8.83; L1: .80; H: 12 mm; H1: 4.75 mm; H2: 6.0 mm; F x 45°: .8; トゥースパターン: Fine
MCT-250 — ねじ: M6x1.00; D: 25 mm; D1: 3/4; L: 6.83; L1: .80; H: 10 mm; H1: 4.75 mm; H2: 4.5 mm; F x 45°: .8; トゥースパターン: Fine
MCT-252 — ねじ: M6x1.00; D: 25 mm; D1: 3/4; L: 8.83; L1: .80; H: 12 mm; H1: 4.75 mm; H2: 6.0 mm; F x 45°: .8; トゥースパターン: Fine

特長 / 技術仕様

構造: ダイヤ目の超硬グリッパーパッドを熱処理合金鋼製ボディにろう付け
取付: 背面取り付け用の盲孔タップ; 外径のフラットは締付けネジ取付用
シリーズ: MCT シリーズ
トゥースパターン: EF および Fine
対応ねじ寸法: M5x0.80 と M6x1.00
対応部品番号 / サイズ: MCT-100, MCT-102, MCT-120, MCT-122, MCT-160, MCT-162, MCT-200, MCT-202, MCT-250, MCT-252
