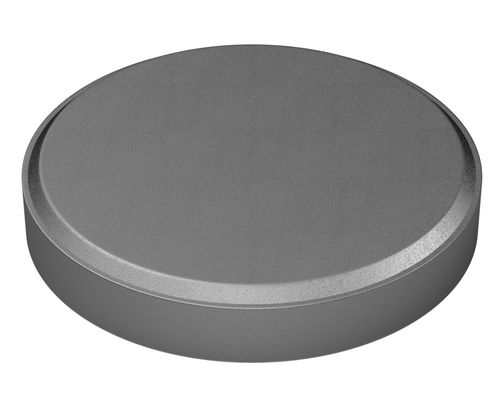

スチール製レストパッド CC-F
お気に入りに追加する
商品比較に追加する
特徴
- 素材
- スチール製
詳細
製品概要
高い耐摩耗性を持つソリッドカーバイド（実体タングステンカーバイド）製。治具、フィクスチャ、クランプなどにろう付けまたは接着して使用可能です。底面は取付ポケットでのクリアランス確保のために面取りされています。
製品タイプ
部品 / オプション
メディア / 参考資料
特長 / 技術仕様
高い耐摩耗性を持つソリッドカーバイド（実体タングステンカーバイド）製。治具、フィクスチャ、クランプなどにろう付けまたは接着して使用可能です。底面は取付ポケットでのクリアランス確保のために面取りされています。
製品タイプ
- CC — ソリッドカーバイド
- CRP — カーバイド先端、タップ加工
- CSRP — ステンレススチール、タップ加工
- CSRP-C — ステンレススチール、座ぐり（c'bore）
- DRP — Delrin、タップ加工
- DRP-C — Delrin、座ぐり（c'bore）
- SRP — スチール、タップ加工
- SRP-C — スチール、座ぐり（c'bore）
部品 / オプション
- CC-1F (SKU 101626) — D: 1/4 in; H: 1/8 in; F x45°: 0.02 in
- CC-2F (SKU 101655) — D: 5/16 in; H: 1/8 in; F x45°: 0.02 in
- CC-3F (SKU 101682) — D: 3/8 in; H: 1/8 in; F x45°: 0.02 in
- CC-4F (SKU 101776) — D: 1/2 in; H: 1/8 in; F x45°: 0.02 in
- CC-5F (SKU 101799) — D: 5/8 in; H: 1/8 in; F x45°: 0.02 in
- CC-6F (SKU 101818) — D: 3/4 in; H: 1/8 in; F x45°: 0.02 in
- CC-8F (SKU 101845) — D: 1 in; H: 5/32 in; F x45°: 0.02 in
メディア / 参考資料
- Gripper 技術情報 (PDF)
特長 / 技術仕様
- 材料: ソリッドカーバイド（高い耐摩耗性）
- 取付: 治具、フィクスチャ、クランプにろう付けまたは接着可能
- 底面: 取付ポケットでのクリアランス確保のため面取り済み
- ページに表示されている単位: Inch
- 典型的なフェースリリーフ (F x 45°): 表記のCC-Fサイズは0.02 in
- 利用可能な品番と寸法: CC-1F — D 1/4 in, H 1/8 in; CC-2F — D 5/16 in, H 1/8 in; CC-3F — D 3/8 in, H 1/8 in; CC-4F — D 1/2 in, H 1/8 in; CC-5F — D 5/8 in, H 1/8 in; CC-6F — D 3/4 in, H 1/8 in; CC-8F — D 1 in, H 5/32 in
