ねじ式インサート FSC series

超硬ソリッド円形

説明
FSCシリーズの丸形グリッパーは、摩耗や高荷重の産業用途向けに設計されたソリッドカーバイド（超硬）製のインサートです。ダイヤモンド刻みがワークに対して確実な食いつきを提供します。複数の歯形と取付け構成があり、裏面取付けや止めねじ固定に対応します。

部品オプション／主要バリアント

• FSC-070 / FSC-070-4 — D = 1/2"、L = 5/16"、ねじオプション #10-32、Fine または 4-Point 刻み。
• FSC-20-4-SL / FSC-20-SF-SL — D = 1/4"、L1 = .04"、ホイッスルストップ形状、4-Point または SF パターン。
• FSC-30-4-SL / FSC-30-SL — D = 5/16"、ホイッスルストップ、EF または 4-Point オプション。
• FSC-40-4-SL / FSC-40-SL — D = 3/8"、ホイッスルストップ、EF または 4-Point オプション。
• FSC-841 / FSC-844 — サイドフラット形状、#10-32 ねじ付き、H / H1 寸法は品番により異なる。

メディア（入手可能）

• Gripper 技術情報（PDF）。

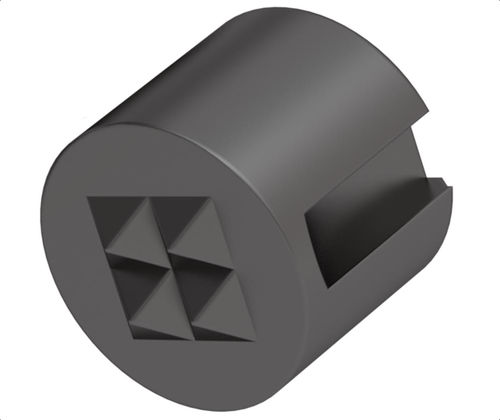

• 製品画像（ソリッドカーバイドグリッパー / FSC-ROUND 例）。

主要仕様

• 材料：摩耗・高荷重用途向けのソリッドカーバイド（超硬）。
• 歯形：ダイヤモンド刻み — 利用可能なパターン：Fine、4-Point、SF、EF。
• 取付け：裏面取付け用の盲孔タップ、止めねじ取付け用の外径フラット、特定品番はホイッスルストップやサイドフラット形状。
• ねじオプション：一部に #10-32 を採用；ホイッスルストップ／サイドフラットはねじなしのことがある。
• 代表寸法：直径 D = 1/2"、1/4"、5/16"、3/8"、各品番に応じた L / L1 および H 値。
• 代表的 F x 45°：品番により約 .02" または .03"。
• 製品群：FSC シリーズ グリッパーインサート。
