スチール製インサート HSE series

正方形

製品概要

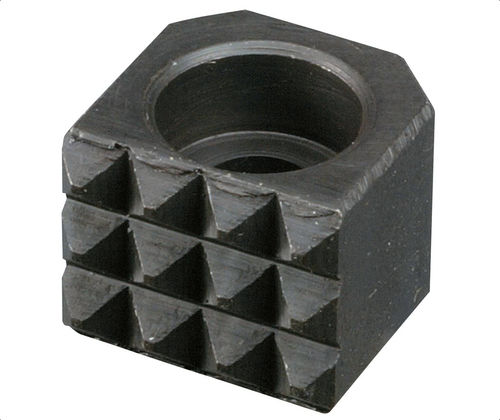

HSEシリーズのエッジグリッパー。材料はM-2高速度工具鋼、硬さはRc 60/62、仕上げはブラックオキサイド。四角エッジ形状で片面にのみ serration（歯形）があり、歯形はコード（EF、SF、Fine）で識別されます。前面取付用に座ぐり穴があり、ソケットヘッドキャップスクリュー（SHCS）または低頭キャップスクリュー（LHCS）で固定可能です。寸法はインチ表記で既存の治具へ容易に組み込めます。

利用可能なバリエーション

• 101317 | HSE-902 | L 3/8 in × W 3/8 in × H 1/4 in | H1 .146 in | F X45° .02 in | F1 X45° 1/16 in | C'bore: #6 SHCS | Tooth: EF
• 101318 | HSE-902-SF | L 3/8 in × W 3/8 in × H 1/4 in | H1 .146 in | F X45° .02 in | F1 X45° 1/16 in | C'bore: #6 SHCS | Tooth: SF
• 101326 | HSE-903 | L 3/8 in × W 3/8 in × H 3/8 in | H1 .146 in | F X45° .02 in | F1 X45° 1/16 in | C'bore: #6 SHCS | Tooth: EF
• 101328 | HSE-903-SF | L 3/8 in × W 3/8 in × H 3/8 in | H1 .146 in | F X45° .02 in | F1 X45° 1/16 in | C'bore: #6 SHCS | Tooth: SF
• 101363 | HSE-905 | L 3/8 in × W 3/8 in × H 1/2 in | H1 .146 in | F X45° .02 in | F1 X45° 1/16 in | C'bore: #6 SHCS | Tooth: EF
• 101366 | HSE-905-SF | L 3/8 in × W 3/8 in × H 1/2 in | H1 .146 in | F X45° .02 in | F1 X45° 1/16 in | C'bore: #6 SHCS | Tooth: SF
• 101403 | HSE-952 | L 1/2 in × W 1/2 in × H 1/4 in | H1 .170 in | F X45° .02 in | F1 X45° 3/32 in | C'bore: #8 SHCS | Tooth: Fine
• 101405 | HSE-952-EF | L 1/2 in × W 1/2 in × H 1/4 in | H1 .170 in | F X45° .02 in | F1 X45° 3/32 in | C'bore: #8 SHCS | Tooth: EF
• 101406 | HSE-952-SF | L 1/2 in × W 1/2 in × H 1/4 in | H1 .170 in | F X45° .02 in | F1 X45° 3/32 in | C'bore: #8 SHCS | Tooth: SF
• 101435 | HSE-953 | L 1/2 in × W 1/2 in × H 3/8 in | H1 .175 in | F X45° .02 in | F1 X45° 3/32 in | C'bore: #8 SHCS | Tooth: Fine

技術仕様

• 材質：M-2 高速度工具鋼
• 硬度：Rc 60/62 に硬化
• 仕上げ：ブラックオキサイド
• エッジ形状：四角エッジ、片面に歯形（diamond または straight/fine はコード EF、SF、Fine）
• 取付：前面取付用の座ぐり穴（SHCS または LHCS）。部品により #6 または #8 SHCS 用の座ぐりが指定されています
• 寸法：SKU ごとに L、W、H、H1、F、F1 をインチ表記で記載

用途と取り付けのアドバイス

• ワークホルディングの治具、ジグ、組立工程での精密なエッジ把持に適しています
• 座ぐりによる前面取付はフラッシュ取付と再現性のある位置決めを可能にします
• 材料や把持要求に応じて歯形を選択：EF（diamond）、SF（straight）、Fine（目の細かい歯）

発注情報

• SKUまたは部品番号と必要な歯形コード（EF / SF / Fine）を指定してください
• 必要なSHCSサイズ（#6 または #8）を確認し、治具互換性のため寸法をインチで確認してください
• 納期および大量発注についてはSKUを指定してサプライヤーにお問い合わせください
