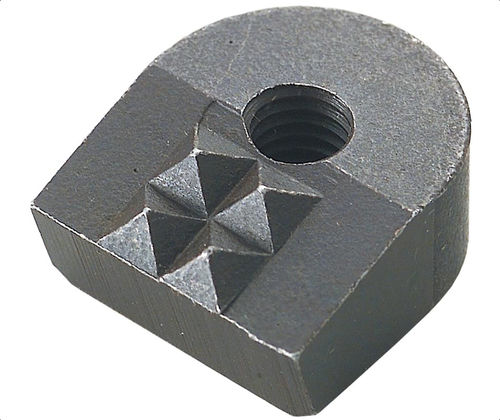

ねじ式インサート HS

スチール製

概要
M-2高速度鋼製。Rc 60/62に硬化、ブラックオキサイド仕上げ。ギザ付き（Serrated）と滑らか（Smooth）のスタイルあり。グリッパーはWoodworth、Maxi-Grip、Ultra-Gripのロッカースタイルチャックに適合するよう15°に傾斜。貫通タップ仕様。

製品バリエーション（表）
ID | SKU | 製品番号 | ネジ | L (in) | L1 (in) | W (in) | H (in) | V 度 | F x 45° (in) | 歯型

• 100387 | HS-110 | HS-110 | #10-32 | 0.65 | 0.60 | 9/16 | 3/8 | 15 | 0.03 | Smooth
• 100404 | HS-127-12 | HS-127-12 | #10-32 | 0.65 | 0.60 | 9/16 | 3/8 | 15 | 0.03 | Fine
• 100426 | HS-127-4 | HS-127-4 | #10-32 | 0.65 | 0.60 | 9/16 | 3/8 | 15 | 0.03 | 4 Point
• 100431 | HS-128-22 | HS-128-22 | 1/4-28 | 0.88 | 0.81 | 3/4 | 1/2 | 15 | 0.03 | Fine
• 100433 | HS-128-4 | HS-128-4 | 1/4-28 | 0.88 | 0.81 | 3/4 | 1/2 | 15 | 0.03 | 4 Point
• 100452 | HS-130-4 | HS-130-4 | #10-32 | 0.65 | 0.60 | 9/16 | 3/8 | 15 | 0.03 | Straight
• 100462 | HS-145-5 | HS-145-5 | #10-32 | 0.65 | 0.60 | 9/16 | 3/8 | 15 | 0.03 | Angular
• 100475 | HS-150-3 | HS-150-3 | #10-32 | 0.65 | 0.60 | 9/16 | 3/8 | 15 | 0.03 | 3 Point / 90°ST
• 100479 | HS-158-3 | HS-158-3 | 1/4-28 | 0.88 | 0.81 | 3/4 | 1/2 | 15 | 0.03 | 3 Point / 90°ST
• 100481 | MHS-110 | MHS-110 | M5x0.8 | 0.65 | 0.60 | 9/16 | 3/8 | 15 | 0.03 | Smooth

メディア
技術情報PDFあり（製品データシート）。

特長 / 技術仕様

• 材質：M-2高速度鋼
• 硬さ：Rc 60/62に硬化
• 仕上げ：ブラックオキサイド
• 対応スタイル：ギザ付き、滑らか、ファイン、4点、ストレート、アングル、3点 / 90°ST
• グリッパー角度：15°（Woodworth、Maxi-Grip、Ultra-Gripのロッカースタイルチャックに適合）
• タップ形態：貫通タップ
• ねじオプション：#10-32、1/4-28、M5x0.8（バリエーションにより異なる）
• バリエーション別典型寸法：L（0.65または0.88 in）、L1（0.60または0.81 in）、W（9/16または3/4 in）、H（3/8または1/2 in）
• F x 45° 公称：0.03 in
