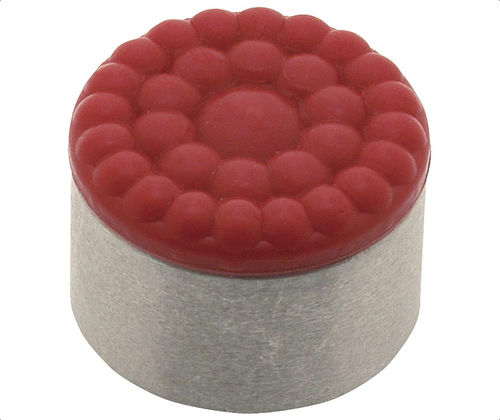

ねじ式インサート CSRP-UR

ステンレススチール製ポリウレタン製円形

製品説明
ウレタン表面が300系ステンレススチール製パッドに永久に接着されています。非マーキング・非着色のウレタンは、デリケートな作業面を保護し、耐摩耗性に優れます。
ウレタンの' bubbled' テクスチャは確実な保持力を提供し、圧縮時に接触面とパッド上面の間に吸着が発生しないよう空気を逃がします。
ウレタンは用途に応じて3種類のショアA硬度で提供されます。裏面取り付け用の盲穴タップ（サックホール）仕様。圧縮値は、厚さ0.08 inのパッドを0.032 in、0.12 inのパッドを0.042 in圧縮するために必要な重量に基づきます。温度や環境条件により値は変動します。

硬度の選定

• 35ショアA：非常に軽い用途向け。鉛筆の柔らかい消しゴムに近い硬さで、せん断で破れることがあります。
• 60ショアA：中程度の用途向け。自動車タイヤに近い硬さで、グリップと耐久性のバランスが良好です。
• 80ショアA：重負荷用途向け。革靴のかかとに近い硬さで、引き裂きや摩耗に非常に強いです。

部品オプション
ID | SKU | 部品番号 | ネジ | D (in) | D1 (in) | L (in) | H (in) | F x 45° (in) | 硬度 (Shore A) | 色 | ウレタン厚さ (in) | 圧縮荷重 (lbs)
100956 | CSRP-305-35UR | CSRP-305-35UR | #8-32 | 0.315 | 5/16 | 1/4 | 1/2 | 0.03 | 35 | Yellow | 0.08 | 10
100957 | CSRP-305-60UR | CSRP-305-60UR | #8-32 | 0.315 | 5/16 | 1/4 | 1/2 | 0.03 | 60 | Blue | 0.08 | 30
100965 | CSRP-305-80UR | CSRP-305-80UR | #8-32 | 0.315 | 5/16 | 1/4 | 1/2 | 0.03 | 80 | Red | 0.08 | 45
100972 | CSRP-405-35UR | CSRP-405-35UR | #10-32 | 0.394 | 3/8 | 1/4 | 1/2 | 0.03 | 35 | Yellow | 0.08 | 12
100990 | CSRP-405-60UR | CSRP-405-60UR | #10-32 | 0.394 | 3/8 | 1/4 | 1/2 | 0.03 | 60 | Blue | 0.08 | 35
100992 | CSRP-405-80UR | CSRP-405-80UR | #10-32 | 0.394 | 3/8 | 1/4 | 1/2 | 0.03 | 80 | Red | 0.08 | 90
101012 | CSRP-53-60UR | CSRP-53-60UR | #10-32 | 0.512 | 1/2 | 1/4 | 1/2 | 0.03 | 60 | Blue | 0.08 | 75
101017 | CSRP-53-80UR | CSRP-53-80UR | #10-32 | 0.512 | 1/2 | 1/4 | 1/2 | 0.03 | 80 | Red | 0.08 | 190
101021 | CSRP-625-35UR | CSRP-625-35UR | 1/4-28 | 0.630 | 5/8 | 1/4 | 1/2 | 0.03 | 35 | Yellow | 0.08 | 80
101027 | CSRP-625-60UR | CSRP-625-60UR | 1/4-28 | 0.630 | 5/8 | 1/4 | 1/2 | 0.03 | 60 | Blue | 0.08 | 160

注意
裏面取り付け用の盲穴タップ。圧縮値は、0.08 inパッドを0.032 in、0.12 inパッドを0.042 in圧縮するために必要な重量に対応します。温度や環境条件により値は変化します。

仕様

• モデル：CSRP-UR
• 製品ファミリー / 種類：グリッパーインサート（丸形）
• 形状：丸形
• 基材：300系ステンレススチールパッド
• 表面：SofTop® ウレタンがステンレスに永久接着
• 表面テクスチャ：空気の逃げを可能にし吸着を防ぐ 'bubbled' ウレタントップ
• 取り付け：裏面取り付け用の盲穴タップ（タップ済み）
• 利用可能なネジ / 例示径：#8-32 (0.315 in), #10-32 (0.394 in / 0.512 in), 1/4-28 (0.630 in)
• 利用可能直径（例）：5/16, 3/8, 1/2, 5/8 (in)
• 利用可能硬度：35、60、80 Shore A（色分け）
• 色分け：35 = Yellow、60 = Blue、80 = Red
• 典型的なウレタン厚さ：0.08 in
• 圧縮荷重：部品ごとの値は部品オプション参照（lbs）
• 用途：デリケートな表面の保護、非マーキング接触、耐摩耗性のあるグリップ表面

用途

• 搬送・組立時のデリケートな表面や仕上げ部品の保護
• 治具、支え、パッドの非マーキング接触点
• グリップと表面保護が必要な場合の金属のみパッドの交換やアップグレード
