ねじ式インサート FSC series

超硬ソリッド正方形

説明
高い摩耗性と高荷重のワークホールディング用途向けに設計されたソリッドカーバイド製インサートです。ダイヤモンド刻みにより、厳しいワークでも確実な把持を実現します。盲孔タップによる取付けは、背面または側面への確実な取り付けを可能にし、治具への柔軟な組み込みに対応します。

製品タイプ

• FSC-870 (ID 100861): ねじ #10-32、L = 1/2 in、L1 = 3/16 in、W = 1/2 in、H = 3/8 in、F X 45° = 0.03 in、歯形 = 細目
• FSC-875 (ID 100869): ねじ #10-32、L = 1/2 in、L1 = 5/16 in、W = 1/2 in、H = 1/2 in、F X 45° = 0.03 in、歯形 = 細目

メディア

• Gripper 技術情報 (PDF)

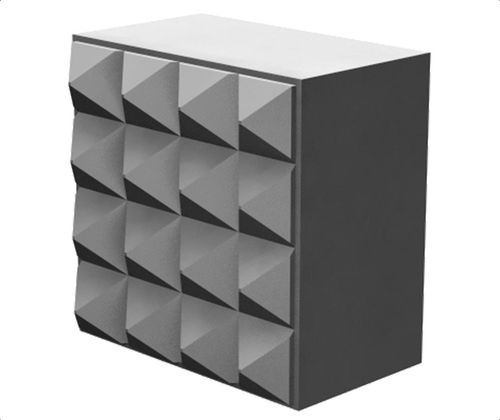

• FSC-SQUARE - スチール製ねじ挿入部付きソリッドカーバイド（製品写真）

特長 / 技術仕様

• 材質：ソリッドカーバイド（高摩耗・高荷重用途に適合）
• 形状：スクエアグリッパーインサート
• 刻み：ダイヤモンド刻み（細かい歯形）
• 取付：背面/側面取付け用の盲孔タップ
• 仕上げ / 特徴：厳しい用途での確実な把持のための刻み加工
• 利用可能な部品番号と主要寸法:
  • FSC-870 (ID 100861): ねじ #10-32、L = 1/2 in、L1 = 3/16 in、W = 1/2 in、H = 3/8 in、F X 45° = 0.03 in、歯形 = 細目
  • FSC-875 (ID 100869): ねじ #10-32、L = 1/2 in、L1 = 5/16 in、W = 1/2 in、H = 1/2 in、F X 45° = 0.03 in、歯形 = 細目
• 典型的な用途：高い耐摩耗性と確実な把持が求められるワークホールディング
