ねじ式インサート MCT series

スチール製炭化物正方形

製品概要
背面取付け用のボイド（貫通しない）用タップ。熱処理された合金鋼本体に、ギザギザの超硬グリッパーパッドをろう付けして構成されています。ボイド取付けでの精密な把持とねじ止め接続に適しています。

製品タイプ

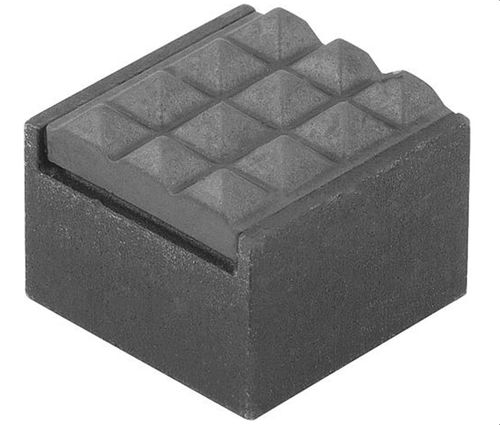

• MCT — グリッパーインサート — 角形、超硬先端、ダイヤモンド形目つき、めねじ（メートル）

部品表
ID | SKU | 部品番号 | ネジ (mm) | L (mm) +0/-0.13 | L1 (mm) | W (mm) +0/-0.13 | W1 (mm) | H (mm) +0/-0.13 | F X 45° | 歯形
100709 | MCT-9120 | MCT-9120 | M5x0.80 | 12 | 6.96 | 12 | 13/32 | 10 | .80 | Fine
100712 | MCT-9122 | MCT-9122 | M5x0.80 | 12 | 8.94 | 12 | 13/32 | 12 | .80 | Fine

部品オプション

• 全高 (mm): 10 または 12

技術仕様

• 取付け: 背面取付け用のボイドタップ（側面取付けバリエーションは別途）
• 材質/構造: 超硬のギザギザグリッパーパッドを熱処理合金鋼本体にろう付け
• 歯形: ファイン
• ネジ: M5 x 0.80（メートル）
• 対象部品番号: MCT-9120、MCT-9122
• 主要寸法: 部品表の L、L1、W、W1、H を参照してください
