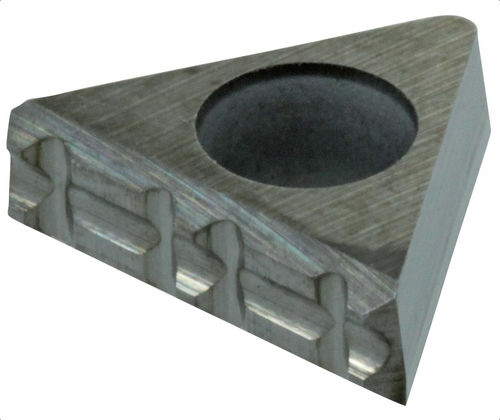

突起インサート TG-ALU

自動ブロッキング炭化物オーダーメイド

製品説明
TG GripSerts ワークホールディングインサートは、5軸加工を含む高精度な加工でアルミニウム製ワークピースを固定するために設計されています。クランプ面はわずか3.5 mmでワークを確実に保持でき、インサートの形状によりクランプ時の浮き上がりを防ぐ引き寄せ効果が発生します。被覆タングステンカーバイド製で、三角形状の特殊な歯を備えており、アルミへの食い込みを効率的に行います。

製品タイプ

• TG-ALU — アルミ用 GripSert
• TG-STD — 鋼用 GripSert
• TG-HRC — 焼入れ鋼 / チタン用 GripSert

部品詳細（表）
ID: 133942
SKU / 部品番号: TG-ALU
L（全長 mm）: 10.69
L1（中心間長さ mm）: 1.80
L2（接触面長さ mm）: 0.41
L3（クランプ面 - 下段長さ mm）: 1.88
L4（中心点間長さ mm）: 2.86
W（全幅 mm）: 3.18
W1（クランプ面深さ mm）: 0.19
W2（接触面幅 mm）: 0.62
H（全高 mm）: 0.30
V（クランプ面切欠き角度 度）: 70
V1（歯角度 度）: 40
V2（切欠き角度 度）: 30
V3（度）: 70
V4（度）: 5

技術仕様

• 材質：被覆タングステンカーバイド（インサート）
• 対象：アルミニウム製ワークピース
• 必要クランプ面：3.5 mm
• 形状：5°のテーパを持つ三角形状、特殊な歯形状
• 機能：クランプ時の浮き上がりを防ぐ引き寄せ効果を発生
• 利点：振動を吸収・減衰；低い締付力で安定した保持により変形を防止；従来のクランプ方式に比べ加工能率向上と材料ロス低減
• 梱包：10個入り
• 部品番号 / 型式：TG-ALU
