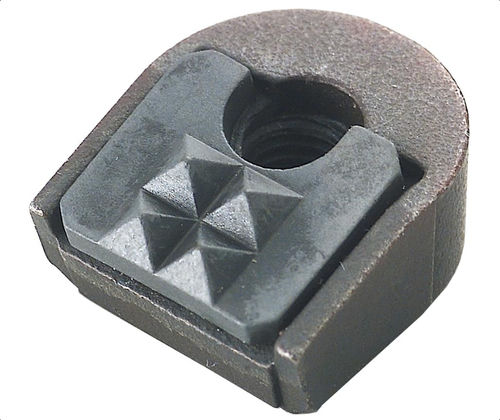

ねじ式インサート CT series

スチール製炭化物-翻訳中-

説明
ギザ付きの超硬グリッパーパッドを熱処理した合金鋼ボディにろう付けして構成。グリッパーは15°に傾斜しており、Woodworth、Maxi-Grip、Ultra-Gripのロッカースタイルチャックに適合。貫通タップ穴あり。

製品タイプ
CTグリッパーインサート — 角度付き、超硬チップ。歯形状：Fine、4 Point、Straight、Angularが利用可能。

利用可能部品表
ヘッダー: ID | SKU | 部品番号 | ネジ | L (in) | L1 (in) | W (in) | W1 (in) | H (in) | V 度 | F x 45° (in) | 歯形

• 100713 | CT-127-12 | CT-127-12 | #10-32 | .65 | .60 | 9/16 | 15/32 | 3/8 | 15 | .03 | Fine
• 100718 | CT-127-4 | CT-127-4 | #10-32 | .65 | .60 | 9/16 | 15/32 | 3/8 | 15 | .03 | 4 Point
• 100721 | CT-130-4 | CT-130-4 | #10-32 | .65 | .60 | 9/16 | 15/32 | 3/8 | 15 | .03 | Straight
• 100726 | CT-145-5 | CT-145-5 | #10-32 | .65 | .60 | 9/16 | 15/32 | 3/8 | 15 | .03 | Angular
• 100732 | MCT-127-12 | MCT-127-12 | M5x0.80 | .65 | .60 | 9/16 | 15/32 | 3/8 | 15 | .03 | Fine
• 100733 | MCT-127-4 | MCT-127-4 | M5x0.80 | .65 | .60 | 9/16 | 15/32 | 3/8 | 15 | .03 | 4 Point
• 100742 | MCT-130-4 | MCT-130-4 | M5x0.80 | .65 | .60 | 9/16 | 15/32 | 3/8 | 15 | .03 | Straight
• 100744 | MCT-145-5 | MCT-145-5 | M5x0.80 | .65 | .60 | 9/16 | 15/32 | 3/8 | 15 | .03 | Angular

メディア
技術データシート（PDF）を提供、製品写真のタイトルは "CT-ANGLE - carbide tipped angle grip"。

特性 / 技術仕様

• ギザ付き超硬グリッパーパッドを熱処理合金鋼ボディにろう付け
• グリッパー角度：Woodworth、Maxi-Grip、Ultra-Gripロッカースタイルチャックに適合する15°
• 貫通タップ穴
• 利用可能な歯形：Fine、4 Point、Straight、Angular
• 利用可能なネジ：#10-32（インチ）およびM5x0.80（メートル）
• 代表的な寸法（例）：L .65 in、L1 .60 in、W 9/16 in、W1 15/32 in、H 3/8 in、V 15°
• 部品番号/バリアント：CT-127-12、CT-127-4、CT-130-4、CT-145-5、MCT-127-12、MCT-127-4、MCT-130-4、MCT-145-5
