ねじ式インサート FSC

スチール製超硬ソリッド

概要
高摩耗・高荷重用途向けに設計されたソリッドカーバイド製グリッパーインサート。刻み付きの保持面により確実な保持が可能です。歯形パターンはFine、4-Point、Straight、Angularを用意。15°の角度で、Woodworth、Maxi-Grip、Ultra-Gripのロッカースタイルチャックに適合します。通し穴タップ仕様でインチ・メトリックのねじ径を選択可能です。

製品タイプ

• ID 100881 — 型番 FSC-127-10 — ネジ #10-32 — L .65 in — L1 .60 in — W 9/16 in — H 3/8 in — V 15° — F x 45° .03 in — 歯形: Fine
• ID 100883 — 型番 FSC-127-4 — ネジ #10-32 — L .65 in — L1 .60 in — W 9/16 in — H 3/8 in — V 15° — F x 45° .03 in — 歯形: 4-Point
• ID 100915 — 型番 FSC-130-4 — ネジ #10-32 — L .65 in — L1 .60 in — W 9/16 in — H 3/8 in — V 15° — F x 45° .03 in — 歯形: Straight
• ID 100921 — 型番 FSC-145-5 — ネジ #10-32 — L .65 in — L1 .60 in — W 9/16 in — H 3/8 in — V 15° — F x 45° .03 in — 歯形: Angular
• ID 100924 — 型番 MFSC-127-10 — ネジ M5x0.8 — L .65 in — L1 .60 in — W 9/16 in — H 3/8 in — V 15° — F x 45° .03 in — 歯形: Fine
• ID 100927 — 型番 MFSC-127-4 — ネジ M5x0.8 — L .65 in — L1 .60 in — W 9/16 in — H 3/8 in — V 15° — F x 45° .03 in — 歯形: 4-Point
• ID 100941 — 型番 MFSC-130-4 — ネジ M5x0.8 — L .65 in — L1 .60 in — W 9/16 in — H 3/8 in — V 15° — F x 45° .03 in — 歯形: Straight
• ID 100948 — 型番 MFSC-145-5 — ネジ M5x0.8 — L .65 in — L1 .60 in — W 9/16 in — H 3/8 in — V 15° — F x 45° .03 in — 歯形: Angular
• ID 100891 — 型番 FSC-127-4-10MM — ネジ #10-32 — L .65 in — L1 .60 in — W .39 in (10 mm) — H 3/8 in — V 15° — F x 45° .03 in — 歯形: 4-Point
• ID 100905 — 型番 FSC-130-2-10MM — ネジ #10-32 — L .65 in — L1 .60 in — W .39 in (10 mm) — H 3/8 in — V 15° — F x 45° .03 in — 歯形: Straight

メディア（入手可能）

• Gripper 技術情報（PDF）

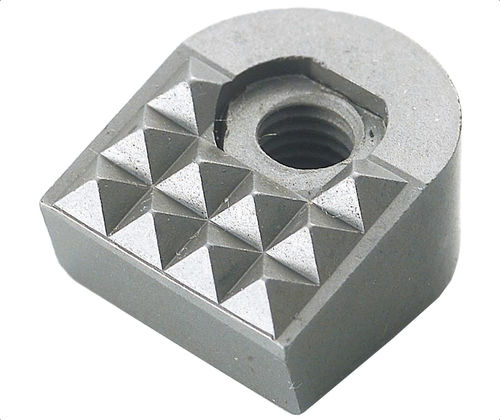

• 製品写真：FSC-ANGLE GRIP - solid carbide with steel threaded insert

技術仕様

• シリーズ / 商業名称：FSC
• 材質：ソリッドカーバイド（高摩耗・高荷重用途向け）
• 刻み：保持を確実にする刻み付；歯形パターン：Fine、4-Point、Straight、Angular
• 角度：15°（Woodworth、Maxi-Grip、Ultra-Gripのロッカースタイルチャックに対応）
• タップ：通し穴タップ（インチ・メトリックのタップ仕様あり）
• ねじオプション：#10-32（インチ）、M5x0.8（メートル）
• 代表寸法（単位はインチ、明記ない限り）：L = .65、L1 = .60、H = 3/8、F x 45° = .03
• 幅オプション：9/16 in または .39 in（10 mm）メートリック仕様
• 型番例：FSC-127-10、FSC-127-4、FSC-130-4、FSC-145-5、MFSC-127-10、MFSC-127-4、MFSC-130-4、MFSC-145-5、FSC-127-4-10MM、FSC-130-2-10MM
• 典型用途：ロッカースタイルのチャック用グリッパーインサート、保持が求められる過酷な用途
