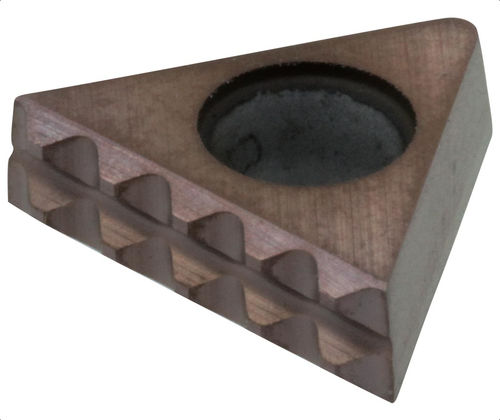

炭化物インサート TG-HRC

金属用防振

説明
TG GripSerts TG-HRC は、焼入れ鋼およびチタン（最大50–54 HRC）のワークを保持するために設計されたクランプインサートです。ワークを確実に保持するのに必要なクランプ面はわずか3.5 mmであり、最小の保持面積と高い安定性が求められる5軸加工に最適です。三角形の形状と専用の歯形により、クランプ時の浮き上がりを防ぐプルダウン効果が発生します。

製品タイプ

• TG-ALU — アルミ材用 GripSert
• TG-STD — 鋼材用 GripSert
• TG-HRC — 焼入れ鋼/チタン用 GripSert

部品オプション／表（抜粋）
ヘッダー: 詳細 | ID | SKU | 部品番号 | L (mm) | L1 (mm) | L2 (mm) | W (mm) | W1 (mm) | H (mm) | H1 (mm) | V 度 | V1 度 | V2 度 | V3 度 | V4 度 | PN
行: 133941 | TG-HRC | TG-HRC | TG-HRC | 10.81 | 2.05 | 0.40 | 3.18 | 0.30 | 0.59 | 0.39 | 90 | 40 | 30 | 70 | 5 | (10個セット)

メディア

• TG GripSert ワークホールディンググリッパー 情報 (PDF)

技術仕様

• 型式: TG-HRC（超硬インサート - 焼入れ鋼/チタン用 - 10個セット）
• 対応材料: 焼入れ鋼 / チタン 最大50–54 HRC
• 必要クランプ面: 3.5 mm
• 形状: 5°のテーパを持つ三角形状と硬質材料に食い込む専用の歯形
• 機能: クランプ時の浮き上がりを防ぐプルダウン効果を発生させ、振動を吸収・減衰する
• 利点: 低いクランプ力で安定した保持が可能、ワークの変形を防止し、加工能率向上と材料ロス低減に寄与
• 包装: 10個入り
• 部品寸法 (TG-HRC): L 10.81 mm; L1 2.05 mm; L2 0.40 mm; W 3.18 mm; W1 0.30 mm; H 0.59 mm; H1 0.39 mm
• 角度: クランプ面ノッチ 90°; 歯角 40°; ノッチ角 30°; クランプ面内ノッチ 70°; テーパ角 5°
