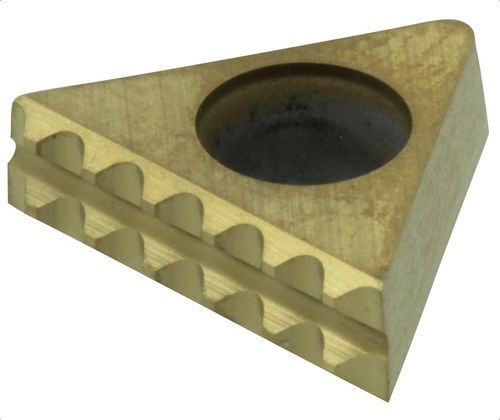

鋼インサート TG GripSert

炭化物金属用

製品概要
TG GripSerts TG-STD ワークホールディングインサートは、マルチアクシス加工で鋼材ワークを保持するために設計されています。部品を確実に固定するために必要なクランプ面はわずか3.5 mmで、三角形状と歯付きプロファイルによりクランプ時の浮き上がりを防ぐプルダウン効果を生み出します。インサートは鋼材に食い込むよう設計されたコーティング付焼結タングステンカーバイド製です。

利点

• 5°のテーパを持つ三角形状と歯状の形状により、ワークのプレ加工や燕尾溝加工なしで安定したクランプを実現します。
• プルダウン効果により、クランプ中のワークの浮き上がりを防ぎ、5軸加工での再現性を向上させます。
• 設計が振動を吸収・減衰し、低いクランプ力でも確実な保持が可能で、ワークの変形を抑制します。
• 従来のクランピングに比べて、より高い切削速度と材料ロスの低減を実現します。

梱包
10個入りパックで販売。

製品タイプ

• TG-ALU — アルミニウムワーク用 GripSert
• TG-STD — 鋼材ワーク用 GripSert
• TG-HRC — 焼入れ鋼 / チタンワーク用 GripSert

選択部品

• TG-STD — 鋼材用カーバイドインサート - 10個セット

部品表

• ID: 133940 | SKU: TG-STD | 部品番号: TG-STD | L: 10.81 mm | L1: 1.70 mm | L2: 0.30 mm | W: 3.18 mm | W1: 0.30 mm | H: 0.59 mm | H1: 0.36 mm | V: 70° | V1: 40° | V2: 30° | V3: 70° | V4: 5° | PN

追加資料
技術補足（製品情報PDF）あり。

特性 / 技術仕様

• 全長 (L): 10.81 mm
• 中心間長さ (L1): 1.70 mm
• 接触面長さ (L2): 0.30 mm
• 全幅 (W): 3.18 mm
• クランプ面幅 (W1): 0.30 mm
• 高さ (H): 0.59 mm
• 歯の高さ (H1): 0.36 mm
• クランプ面ノッチ角: 70°
• 歯角: 40°
• ノッチ角: 30°
• クランプ面内ノッチ角: 70°
• テーパー / 三角形状角: 5°
• 材料: 鋼材貫通用コーティング付焼結タングステンカーバイド
• 用途: 鋼材用ワークホールディングインサート；5軸加工に適合；プルダウン効果で浮き上がりを防止
