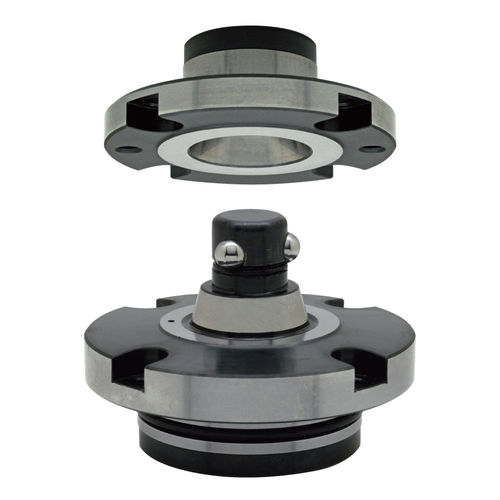

標準ゼロ点クランプシステム AMWF-W
フランジ取り付け横型クイック

標準ゼロ点クランプシステム
標準ゼロ点クランプシステム
標準ゼロ点クランプシステム
お気に入りに追加する
商品比較に追加する


特徴

設置
標準, フランジ取り付け, 横型
その他の特徴
クイック, 空圧式, コンパクト, 空気清浄機付き
形状
円形

詳細

空気圧式フレックスロケーター IMAO社の空気圧式ファスナーは、自動機械の頻繁な交換に対応するクイックチェンジソリューションです。 0.003mmの再現性を持つ迅速なクランプとロケートは、プレート、ツーリング、フィクスチャーの頻繁な交換におけるセットアップ時間を排除します。 これらの自動化されたファスナーは、生産性を向上させるための迅速、簡単、確実な交換ソリューションです。 -特徴 超高速クランプ -1回の操作で位置決めとクランプが可能 -機械の稼働時間を短縮 完璧な繰り返し精度 -テーパ面の位置決めで0.003mm、円筒面の位置決めで±0.01mm。 高いクランプ力 -最大6300N。6300N(機械的バネ力と空気力による -ボールロックによる確実な把持 テーパータイプとストレートタイプがあります。 -技術情報 把持力(kN):4kN, 6.3kN 使用空気圧(MPa):0.5MPa 注)アンクランプには0.45MPa以上が必要です。最大使用エア圧は1MPaです。 -材質-。 ボディ:SCM440鋼、高周波焼入れ、黒染め、精密研磨仕上げ シリンダーS45C鋼、高周波焼入れ、無電解ニッケルメッキ ボール:SUS440Cステンレス鋼 -データシート https://www.imao.co.jp/files/on-cat/pdf/en/amwf-w-e.pdf

---

ビデオ

*価格には税、配送費、関税また設置・作動のオプションに関する全ての追加費用は含まれておりません。表示価格は、国、原材料のレート、為替相場により変動することがあります。
