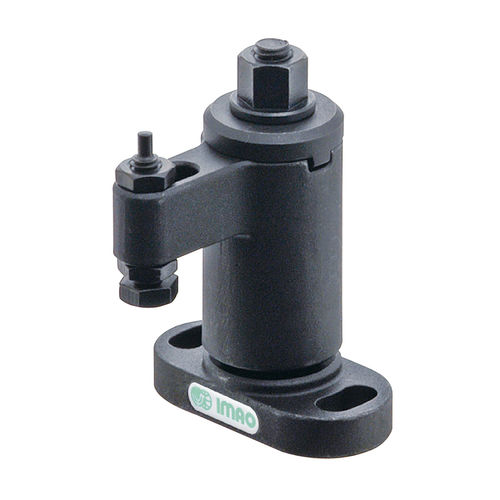

機械式クランプユニット QLSWC

手動式加工用部品機械加工用

QLSWC：トルク制御用スイングクランプ - トルクレンチでクランプ力をコントロールする手動式スイングクランプ - ねじロック機構により、クランプストロークが長くなり、クランプ力が向上 - 機械加工、組立、検査などの治具に最適です。 - 粗面と仕上げ面の両方をクランプできます。 クランプアームがワークの上でスイングし、六角頭を回すことで真っ直ぐにクランプします。 クランプアームの旋回方向時計回り(右) クランプ力：2300～7500N ねじの許容トルク：6～45Nm 材質 ベース、ワッシャー、フランジナット、クランピングスピンドルS45C鋼、焼入れ・焼き戻し、ブラックオキサイド仕上げ ボディ：SCM440鋼、焼入れ・焼戻し、ブラックオキサイド仕上げ データシート: https://www.imao.co.jp/files/on-cat/pdf/en/qlswc-hex-e.pdf
