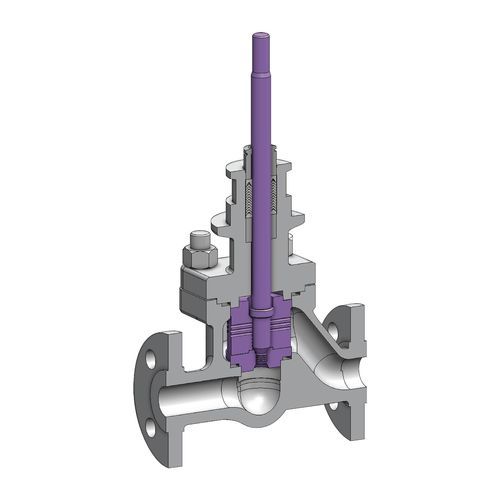

空圧式バルブ LST

油圧式電動式水

概要
LST（Longer Serviceable Trim）は、低流量条件での空洞化（キャビテーション）と侵食を低減し、部品寿命を延ばし、液体サービス向け制御弁の制御性能を改善するためのアップグレードトリムです。

主な利点

• 低流量条件でトリム寿命を最大4倍に延長
• 座面の損傷を抑えキャビテーションによる影響を低減
• 重要なアプリケーションでの制御安定性とタンドダウン性能を向上

Longer Serviceable Trim（LST）— 概要
IMI CCIのLSTは、想定運転レンジ以下で動作する840シリーズおよび860シリーズの制御弁向けのレトロフィットソリューションです。従来のトリムは低開度で座面に高速流とキャビテーションを集中させ、摩耗の促進、漏れ、信頼性低下を招くことがあります。LSTは弁内の圧力降下位置を制御し、低開度での安定した制御を維持しつつ重要部品を保護する流れ制御機能を統合することで、性能と使用寿命を向上させます。

問題が発生する箇所
低流量では、弁の設計通路が閉じ、制御がプラグとケージの間のクリアランスに移ります。これによりエネルギーが集中し、座面でのキャビテーションが促進され、侵食が加速して制御性能が低下します。

LSTが変える点
LSTは圧力降下を座面から遠ざけ、トリム内部で流れと速度を管理する形状を導入します。その結果、重要箇所でのキャビテーション強度が低減され、低開度での制御が安定し、部品損傷が抑制されるため、保守間隔が延び、より広い運転範囲で信頼性が向上します。

主な特徴

• プラグノーズがベナコンタクタを下流へ移動
• ラビリンス溝がクリアランスCvを低減
• ギャップ制御が低流量を安定化
• アンチキャビテーションケージ設計
• 座面を保護
• 低開度での制御を維持
• 全流量へのスムーズな移行
• レトロフィット互換の設計
• 高いレンジアビリティに対応
• 保守間隔を延長

技術仕様

• 設計コード：ASME B16.34
• 認証：PED; ATEX; CRN; TSG
• 材質：炭素鋼; 合金鋼; ステンレス鋼
• 最大ASME等級：1500
• 温度限界（°C）：-29 ～ 260
• アクチュエータタイプ：空気式; 電動; 油圧式
• 流体種別：水; 液体
• トリムカテゴリ：単段; 多段
• サービスカテゴリ：一般
