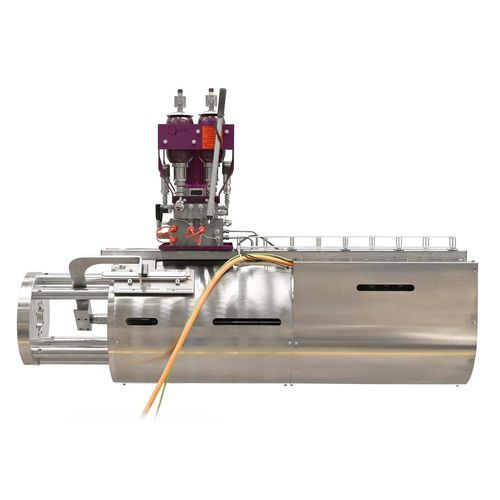

油圧式バルブアクチュエータ ELE-TRAK

電動リニアサーボ モーター

概要
ELE-TRAKは、発電および石油・ガス用途における蒸気・水・ガス用バルブの高速かつ精密な制御のために設計されたコンパクトな電動アクチュエータです。本機は完全に自己完結型で、外部の空気・油圧システムを不要とし、電源と通信のみで動作します。プレファブ配線を備えた専用制御盤がモータ駆動、ロジック制御、通信の統合を担います。

機能と操作

• サーボモータ駆動の電動シリンダまたは比例弁制御の油圧シリンダによる高速かつ高精度なバルブ位置決め。
• 電動または油圧の作動構成を用意し、機械的または油気式のシール選択が可能。
• 複数のトリップモード（Stay in Place、Trip Open、Trip Close）を備えたトリップ機能およびオプションのSIL2機能。
• 油圧構成には小型統合油圧ユニットを搭載可能。
• 耐食性向上のための海洋仕様仕上げオプションおよびATEX対応オプション。

用途

• 発電および石油・ガス分野における蒸気・水・ガスバルブの制御。

製品ページで提供される文書およびメディア

• 製品パンフレット「ELE-TRAK Electric Actuator - Brochure」(PDF)。

特性 / 技術仕様

• 認証: PED; Machinery Directive; EMC; ROHS II
• 作動圧力: 220 bar
• 周囲温度: -10 ～ 50 °C
• 供給媒体: 油圧油; 難燃性流体
• 材質オプション: アルミニウム; ステンレス鋼; 炭素鋼
• シリンダ直径: 50 ～ 250 mm
• 最大ストローク: 500 mm
• 設計タイプ: ダブルアクティング
• 手動オーバーライド: なし
