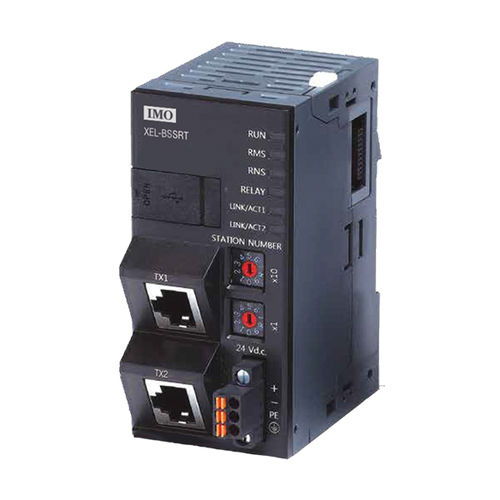

イーサネットアダプター XEL-BSSRT

通信インターフェイスメス

スマートI/Oイーサネットヘッダー 主な特長 - モジュラーI/Oシステム - ベースあたり最大8つのI/Oモジュール - 取り外し可能なターミナルストリップ - コンパクトサイズ - DINレールマウント可能 - mA/V、熱電対、RTDを含むアナログI/O - Modbus TCPとイーサネットIPに対応 技術仕様 - 必要電力（定常状態） 550mA @ 24VDC クラス2電源のみ - 一次電源範囲 19.2 - 28.8VDC - 出力電力 1500mA @ 5VDC - 端子タイプ スプリングクランプ - 端子トルク定格 0.6Nm (5.2lbs/in) - 動作温度 0～55°C - 保存温度 -25°C～+70°C - 相対湿度 5～95%RH（結露しないこと） - 寸法（高さ×幅×奥行） 90×43.5×72.8mm（3.54×1.71×2.87in） - 重量 114g - ノイズイミュニティ IEC 1131-2、IEC 61000-4-2、IEC 61000-4-3、IEC 61000-4-4準拠 通信仕様 - データ転送速度 10/100/1000Mbps - フロー制御 全二重／半二重 - コネクタ RJ-45（8P8C）、2ポート（AutoMDIX） - 内蔵スイッチ アンマネージドタイプ - プロトコル Modbus TCP、Ethernet/IP、BOOTP、DHCP - 通信ケーブル S-FTP over CAT5e - 非アクティブタイムアウト10秒 - IPコンフィギュレーション i3コンフィギュレーターから、Boot/p、XG5000を使用 I/O仕様 - 対応I/O XGB - 対応モジュール（ベースあたり） 8 - デジタルI/O、最大（ベースあたり）256（入力および出力） - アナログI/O、最大（ベースあたり）32（入力および出力） - I/O制限（システムごと） 利用可能なレジスタ/変数スペースによってのみ制限される。 - I/Oモジュールに供給される電力 1500mA @ 5V DC 最大
