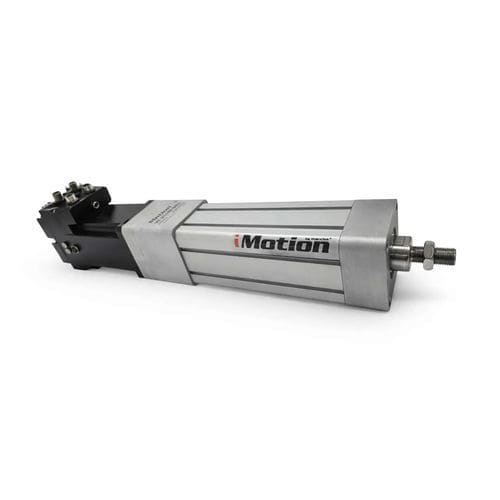

電動アクチュエータ PMX series

リニアボールねじピストン式

概要
PMX Seriesは、クリーンな動作と高い耐食性を必要とする自動化用途向けに設計された電動シリンダです。耐食性素材と高精度の電動モーション制御を組み合わせ、洗浄工程、湿潤環境、低汚染が求められる生産環境で信頼性の高い直動駆動を提供します。

主なポイント

• PTFEワイパー＋Vitonシール：二段構造の保護とシール
• ステンレス製ピストンロッドおよびヘッドネジによる耐食構造
• ISO 15552準拠で空気圧シリンダの置換が容易
• サイズ：40および63（定格作動力：900 Nおよび2,000 N）
• 最大速度：ねじのリードにより最大500 mm/s

シールおよび耐食性
PMXの保護コンセプトは、ピストンロッド材質と前面シール領域に重点を置き、洗浄、湿潤、クリーンな生産環境に適した保護を実現します。

PTFE（テフロン）ワイパーとVitonシール
PTFEワイパーはピストンロッドの水分、汚れ、プロセス残留物を除去します。ワイパーの後ろに配置されたVitonシールが第2のシール段を形成し、内部コンポーネントを保護します。

• 二段式のワイピングおよびシール設計
• 洗浄・湿潤環境向けに設計
• クリーン生産用途に適した保護

ステンレス製ピストンロッドとヘッドネジ
ステンレス製のピストンロッドとヘッドネジは、湿気や腐食性媒体にさらされる用途向けの耐食性を備えた機械構造を提供します。

• ステンレス製ピストンロッド
• ステンレス製ヘッドネジ
• 腐食が問題となる自動化環境に適合

高精度の動作と産業向け互換性
PMX SeriesはiMotionのボールねじ技術と柔軟なモータ取付を統合し、高精度な位置決め、繰り返し精度、エネルギー効率の高い運転を産業用多軸システム向けに提供します。

• 高効率ボールねじ技術
• 高い位置決め精度と繰返し精度
• 同期された多軸システムに適合
• アンチローテーション機構付きピストンロッド
• 省エネで低メンテナンス

互換性と取付オプション
ISO 15552互換により空気圧シリンダの置換が容易で、各種取付およびモータ配置をサポートします。

• 空気圧シリンダ取付用アクセサリに対応
• 延長ロッドオプション
• カスタムロッドねじ対応可能
• インラインまたは並列モータ取付

技術表（PMX Series 技術データ — 速度単位：mm/s）
本体サイズ | ねじサイズ | 動的荷重 Ca | 静的荷重 Co | 最大速度 | 定格作動力
40 | 12×5 | 5,000 N | 8,600 N | 250 mm/s | 900 N
40 | 12×10 | 4,400 N | 7,700 N | 500 mm/s | 900 N
63 | 16×5 | 8,100 N | 12,400 N | 250 mm/s | 2,000 N
63 | 16×10 | 10,700 N | 17,000 N | 500 mm/s | 2,000 N

市場と用途

• 分野：食品・飲料、包装機械、医薬品・化粧品、医療機器製造、電子機器生産、化学プロセス装置、コールドチェーン・保管、軽工業オートメーション
• 用途：洗浄対応の自動化システム、食品加工・包装機械、飲料充填・瓶詰めライン、医薬品・化粧品製造、クリーン生産環境、腐食環境での自動化、屋外・湿潤用途、冷蔵保管用途、薬品にさらされる環境、クリーンプロセスでの空気圧シリンダ置換

技術的仕様 / スペック

• シリーズ：PMX Series 電動シリンダ
• シール：PTFE（テフロン）ワイパー + Vitonシール（二段式）
• ピストンロッド＆ヘッドネジ：ステンレス
• 本体サイズ：40、63
• ねじオプションと荷重：12×5、12×10、16×5、16×10（対応する動的・静的荷重参照）
• 最大速度：ねじのリードにより最大500 mm/s
• 定格作動力：900 N（サイズ40）、2,000 N（サイズ63）
• 互換性：ISO 15552 マウント互換
• 駆動：高効率ボールねじ技術、アンチローテーションロッド、高精度・高繰返し精度
• モータ取付：インラインまたは並列；モータ選定は計算ツールで実施
• 設計対象：クリーン、洗浄対応、湿潤および腐食環境での生産
