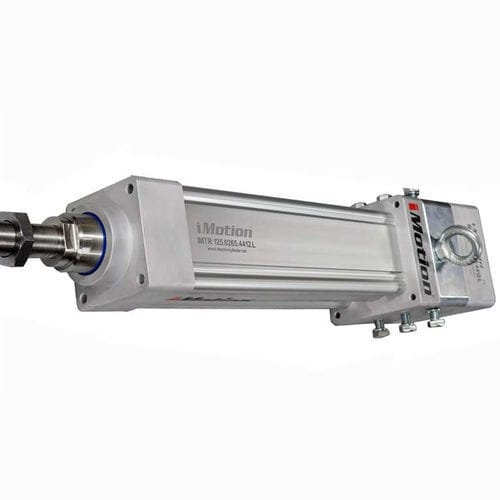

電動アクチュエータ IMTXH-TR

リニアボールねじローラーねじ

概要
高い耐久性と大きな力を必要とする過酷な産業用途向けに設計された柔軟なモーションプラットフォーム。研削ボールねじ（IMTXHT）またはローラースクリュー（IMTR）で構成可能で、実機要件に基づいて設計されています。主要性能値：最大200 kN（公称動作力）、最高速度600 mm/s。モーター非依存設計によりサーボの柔軟な統合が可能です。

主な特長

• 高荷重対応 — サイズとねじ種により公称最大200 kNまで
• 二種のねじ技術 — 研削ボールねじ（IMTXHT）とローラースクリュー（IMTR）
• 高負荷サイクル対応 — ローラースクリューは極端な荷重と集中的なサイクルに適応
• ヘビーデューティ構造 — 強化された機械構造で長寿命を実現
• 高剛性 — プレス、成形、力制御プロセスに適した安定した動作
• 最適化された選定 — 性能、寿命、コストのバランス
• モーター非依存インテグレーション — 複数のサーボメーカーに対応

技術仕様（抜粋表）
Series | Size | Screw | Dynamic load Ca | Static load Coa | Maximum speed | Nominal operating force | Screw type
IMTXHT | 125-XHT | 40×12 | 149,000 N | 335,000 N | 600 mm/s | 80 kN | Ground ball screw（研削ボールねじ）
IMTXHT | 125-XHT | 50×12 | 222,000 N | 595,000 N | 600 mm/s | 150 kN | Ground ball screw（研削ボールねじ）
IMTXHT | 125-XHT | 50×16 | 382,000 N | 863,000 N | 600 mm/s | 200 kN | Ground ball screw（研削ボールねじ）
IMTR | 125-R | 44×12 | 168,000 N | 334,000 N | 600 mm/s | 150 kN | Roller screw（ローラースクリュー）

注：IMTXHのデータはこの表に含まれていません。表中の力の値はカタログ公称値に対応します。最終的な選定では力、速度、ストローク、サイクルタイム、取付方向、寿命を総合的に評価してください。

用途・市場

• プレス・成形作業
• サーボプレスシステム
• 組立および力制御プロセス
• 金属成形、曲げ、パンチング、打抜き
• リベット打ち、クリンチング、高荷重接合
• 試験装置およびエンドオブライン機器
• 油圧プレスの代替および重負荷のピック＆プレース

対象業界

• 自動車製造
• 金属加工・板金業
• 機械メーカーおよびOEM
• 白物家電製造
• 電池・eモビリティ生産
• 航空宇宙部品製造
• 防衛用途
• 産業機械メーカー
• 大型自動化システム

特性 / 技術仕様

• シリーズ名：IMTXH-TR
• 駆動／ねじ技術：研削ボールねじ（IMTXHT）およびローラースクリュー（IMTR）
• 最大公称動作力：最大200 kN（カタログ値は構成により異なる）
• 最大速度：600 mm/s（プラットフォーム最大値）
• 利用可能なサイズ／ねじ例：40×12、50×12、50×16（IMTXHT）、44×12（IMTR）
• 動的および静的荷重の例：CaおよびCoaはNで表示（表参照）
• 高剛性・長寿命のための強化機械構造
• サーボモータに依存しない設計で柔軟な統合が可能
• 重負荷用途での油圧システム代替を想定
