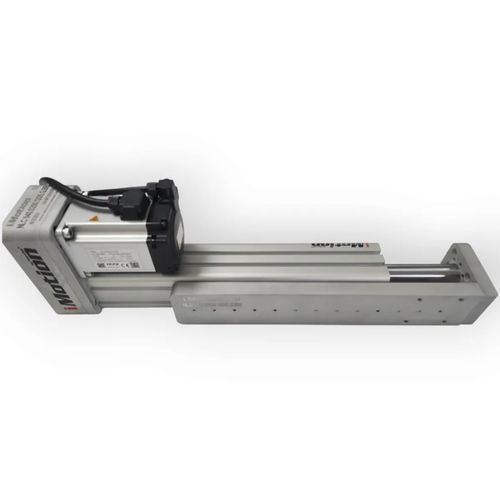

電動式キャリッジ NLC 40

リニア

概要
NLC 40 は、電動シリンダとリニアガイド機構を一体化した製品です。可動テーブルにより荷重を直接取り付けでき、制御された直線運動、安定した案内、コンパクトな機械レイアウトを実現します。

キータグライン
高精度の動作。荷重の均衡した案内。

主な特長

• 統合リニアガイドにより外部ガイドの必要性を低減します。
• 可動取り付けテーブルは荷重の直接かつ確実な取り付けを可能にします。
• ボールねじ駆動（12×5）により制御された再現性のある直線運動を実現します。
• コンパクトボディ（サイズ40）は小型機械に適しています。
• 反転防止機構により軸周りの不要な回転を抑制します。
• サーボモータ対応で駆動系の統合が可能です。

製品設計と利点
可動テーブルとリニアガイドは一体の機械構成を形成し、横荷重から駆動機構を保護するとともに、外部ガイドを別途設計・調整する必要を排除し機械レイアウトを簡素化します。

NLC 40 の特長 — シリンダとガイドを一体化
NLC 40 は全行程で荷重を案内するため、通常は別体で必要となるシリンダ、ガイド、取り付け部品をコンパクトな機械モジュールに簡素化できます。標準の電動シリンダと比較して、NLC 40 は以下を提供します：

• 取り付け・アライメント作業の削減
• より制御された荷重伝達
• よりコンパクトな機械配置

設計上の考慮点
適切な選定には運動プロファイル全体の評価が必要です。ガイドの許容能力はストローク、取り付け方向（水平または垂直）、動的荷重およびサイクル時間、荷重中心からガイド軸までの距離に依存します。

用途

• ピック&プレースシステム
• 組立オートメーション
• 部品搬送
• 試験・検査ステーション
• 分注システム
• 垂直昇降モジュール
• 包装機械
• コンパクトなOEM機械

技術表（NLC 40 一般データ）
Model : NLC 40
ボディサイズ : 40
駆動方式 : ボールねじ
ガイド方式 : 統合リニアガイド
荷重取り付け : 可動テーブル
モータ種別 : サーボモータ対応
取り付け方向 : 用途により水平または垂直
ねじ寸法 : 12×5
標準最大ストローク : 300 mm
再現性 : 0.03 mm

よくある質問

• ガイド付電動シリンダとは何ですか？ 電動の直線駆動と統合リニアガイド機構を同一筐体に組み合わせ、荷重を同一筐体内で案内するアクチュエータです。
• NLC 40 は標準の電動シリンダとどう違いますか？ NLC 40 は可動取り付けテーブルとリニアガイドを統合して荷重を案内・回転防止するため、別体の外部ガイドの必要性を低減します。
• リニアガイドの許容能力はどのように決まりますか？ ストローク、取り付け方向、加速度、サイクル、荷重中心からガイド軸までの距離を総合的に評価して選定する必要があります。
