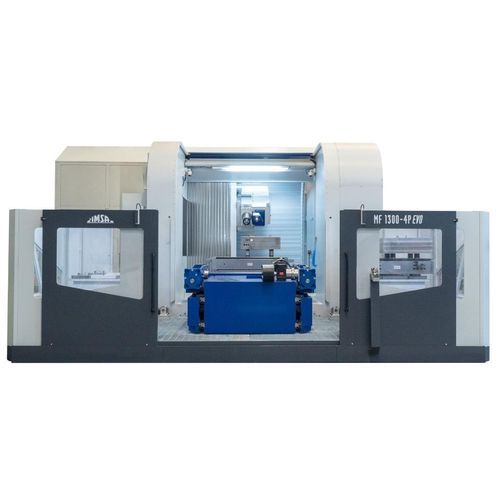

CNC穴あけ-研磨マシン MF1300/4P EVO

コラム型ガントリータイプ5軸

IMSAは、深孔加工の収益性を極限まで最適化する必要がある加工工場に、ガンドリリング＆ミーリングセンターMF1300/4P EVOを提案します。 IMSAの4ポジションガンドリルチェンジャにより、中断することなく4倍の長時間の穴あけや、異なるガンドリル径の管理が可能になりました。各ガンドリルユニットには、チップボックス、振れ止め、ガンドリル、ガイドブッシュが装備されています。これにより、正しいアライメントが維持されます。 MF1300/4P EVOは、これまでのプロジェクトを進化させたものです：IMSAは2009年にMF1100BB/6Pを発表し、交換可能なガンドリルグループを備えた初のBBシリーズ機であり、MF1300BB/4Pは2015年のEMO見本市で発表された。 複雑な冷却回路を持つ金型での複合角度加工は、テーブル回転とラム傾斜動作を組み合わせることで可能です。 MF1300/4P EVOは、最大12トンサイズの金型の穴あけに対応。最大直径2750mmのワークが機械構造内で回転可能。1200x1500mmテーブル、無限位置回転運動、主軸台へのアプローチで500mm移動運動。1サイクルで1300mmまでの深穴加工が可能。 "EVO "シリーズ：BBシリーズで定評のある穴あけ加工性能がさらに向上：MF1300/4P EVOのガンドリルスピンドルは、11 kW、4200 rpmの出力を持ち、液冷式です。 2つのスピンドルは別々に最適化されています：ガンドリル加工と補助加工用のIMSAデュアルスピンドル構成。ガンドリル加工からフライス加工への切り替えは、M機能により全自動で行われ、オペレーターの介入は不要です。 ラムストローク（軸W 650mm）とミーリングシャフトストローク（軸Z 450mm）の組み合わせにより、1100mmの水平ミーリングストロークを実現。
