円筒部品、オンセンター穴用CNC深穴加工機

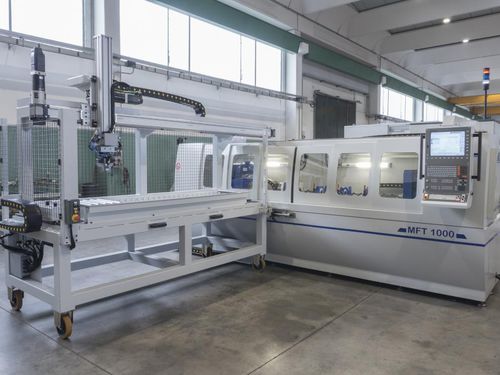

IMSAの深穴加工機MFT 500 CR、1000 CR、1500 CR(数字は最大加工深さを示す)は、回転軸上で穴加工を行う円筒ワーク専用です。穴径範囲6~25 mm。主な用途:トランスミッションシャフト、ギアシャフト、潤滑装置、バルブ、一般的にオンセンタードリリングが必要な円形ワーク。
深穴加工方法:ガンドリルツール。ドリルスピンドル:7.5 kW、6.000 rpm。
ドリルの真直度と加工速度を最大にするため、ワークピースはガンドリルに対して逆回転します。逆回転150 rpm。
深穴加工を制御するIMSA機能:
- 切削パラメータの電子チェック、
- 切削抵抗を読み取ることで、ガンドリルの破損を電子的に二重にチェック。
温度、圧力、オイルの清浄度は、トラブルのないガンドリル作業を継続するための基本パラメータです。IMSA MFTシリーズの深穴加工機には、これら3つのパラメータを自動的に最適な値に管理する最高のソリューションが搭載されています:
- 高圧ポンプ:圧力と流量を継続的に管理します;
- オイルの浄化:完全な2レベルフィルタリングシステム;
- オイル冷却:熱交換器(チラー)。
オプション
ワーク自動ローダー、
制御されたCRヘッドの動き
自動ドアオープン
自動チップコンベア
ワークサポート用ステディレスト
最大穴あけ深さ(それぞれ)500、1000、1500 mm。
ワークの逆回転 150 rpm.
ワークロック:ニューマチック/オプツCNC。
最大油圧80 bar (opz. 120).
---
