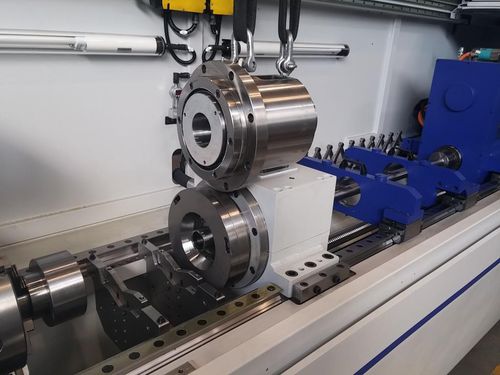

円筒部品、オンセンター穴用CNC深穴加工機
IMSAシリーズMFTBの深穴加工機は、回転軸上で穴加工を行う円筒ワーク専用です。
深穴加工方法:ガンドリル加工とBTAドリル加工の中間の直径範囲では、IMSA「GDK」システムと呼ばれるダブルセットアップの柔軟なソリューションを提案します。GDKシリーズの機械は、2つの異なる深穴加工方法で動作します:BTAツールとガンドリルツールです。これにより、両方の工具をより有効に活用することができます。
最大限のドリル直進性と加工速度を得るため、ワークピースはガンドリルに対して逆回転します。
深穴加工を制御するIMSAの機能
- 切削パラメータの電子チェック
- 切削抵抗を読み取ることで、ガンドリルの破損を電子的に二重にチェック。
温度、圧力、油の清浄度は、トラブルのないガンドリルオペレーションを継続するための基本パラメータです。IMSA MFTB .../51 GDK深穴加工機は、これら3つのパラメータを自動的に最適な値に管理する最高のソリューションを備えています:
- インバーター付き高圧ポンプ
- 油の清浄化:完全な3レベルフィルタリングシステム
- オイル冷却:熱交換器
オプション
ワーク側の自動ドア開閉
ワークローダー
自動チップクリーナー
BTA/STSツールによる穴あけ直径範囲:18-51 mm。
カウンターボーリングでの最大穴あけ径:65 mm。
最大穴あけ深さ1000 / 1500 / 2000 mm(機械名による)。
ワーク逆回転 80 rpm。
ワークロック:油圧式
---
