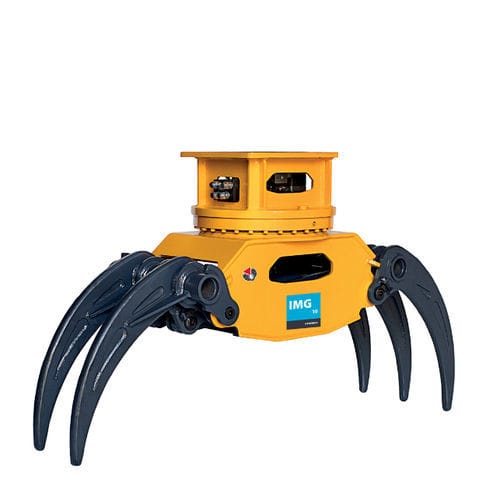

油圧式吊り上げグラップル IMG 10 H

掘削機用

製品
荷役・積込み用途向けのマルチグラブ（物料搬送）ジョー。機種 IMG 10、Hシリーズ。ブレーカー接続 HP 1200 と互換性あり。

技術仕様

• 対応油圧ショベル質量：9 ÷ 16 ton
• シリンダー最大作動圧：300 bar
• シリンダー最大油量：50 l/min
• シリンダー用油圧接続：1/2”
• 旋回最大圧力：100 bar
• 旋回最大油量：20 l/min
• 旋回用油圧接続：1/2”
• ブレード/歯部での最大力：5000 Kg
• アタッチメントプレート互換性（ブレーカー）：HP 1200
• MATERIAL HANDLING JAWS：3+2
• アタッチメント作業重量*: 850 Kg
• 最大開口：1900 mm
• 深さ：600 mm
• キャリアタイプ： (未設定)

注意
* 表示の作業重量には、Indecoの製造基準に準拠した取付ブラケットが含まれます。重量差は取付ブラケットの構成によって生じる可能性があります。
注記：本カタログの図示および数値は参考値であり、予告なく変更される場合があります。製品の改善・開発のために仕様を変更する権利を留保します。
