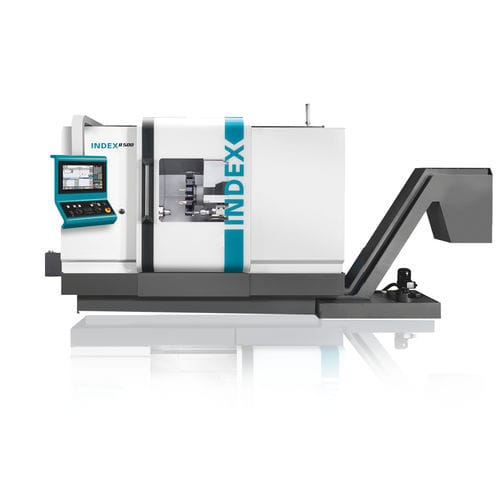

汎用旋盤 B500 CNC2軸12ツールステーション
お気に入りに追加する
商品比較に追加する
特徴
- 制御タイプ
- CNC
- 軸の数
- 2軸
- ツールステーション数
- 12ツールステーション
- 駆動システム
- ベルトドライブ
- その他の特徴
- 汎用, 高精度, タレット付, スピンドル, Y軸付, 硬質
- 直径
400 mm
(15.75 in)- 回転速度
最大: 3,150 rpm
(19,792.034 rad.min-1)最少: 0 rpm
(0 rad.min-1)- パーツの長さ
750 mm, 1,200 mm
(30 in, 47 in)- 貫通穴のサイズ
102 mm
(4 in)- X軸
360 mm
(14 in)- Z軸
750 mm
(30 in)- 早送り速度X
40,000 mm/min
(26 in/s)- 早送り速度Z
40,000 mm/min
(26 in/s)- 公称出力
54 kW
(73.4 hp)- 最大トルク
750 Nm, 1,120 Nm
(553 ft.lb, 826 ft.lb)- 切削油の容量
300 l
(79 gal)- 全負荷電流
94 A
- 全長
3,252 mm
(128 in)- 全幅
1,900 mm
(75 in)- 全高
2,290 mm
(90 in)- 重量
9,850 kg
(21,716 lb)
詳細
マシンハイライト
お客様のメリット
明確な構造で人間工学に基づいた作業エリアコンセプト
高精度を実現する45°ブロック設計の高剛性鋳造ベッド
高トルクに対応するベルトドライブ付きワークスピンドル
電気的に制御された軸を持つNC心押し台
Siemens S840D slをベースにした18.5インチタッチスクリーン搭載のオペレーティングシステムiXpanel i4.0を標準装備
構造化された機械設計
INDEX B500は、INDEXグループの実績ある製造ソリューションのさらなる発展を象徴しています。数十年にわたるノウハウの蓄積は、主軸上部のパネルに設けられたポケットにより、長いボーリングバーがぶつかることなく使用できるなど、多くの設計上の工夫に反映されています。
構成部品
メインスピンドル
軸割出用保持ブレーキ
スタータレットと複合スライドセットアップ
12のライブツールステーション-VDI 40（DIN69880に準拠）、特許取得のWセレーション付き
NCテールストック
電子的に自由に位置決め可能
余裕のあるローラーガイド
最大10,000 Nまで電子的に調整可能な加圧力
コーンセンター MK 5 または SK 30
カウンタースピンドル
スピンドルのクリアランス 径φ82 mm、チャック径φ250 mmまで。250 mm
最高回転数3,150 rpm
主軸出力 15 kW (40%デューティサイクル)
トルク 204 Nm (40%デューティサイクル)
軸割出用保持ブレーキ
---
