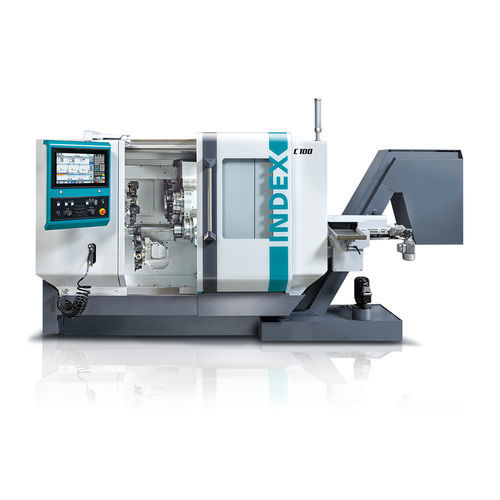

生産用旋盤 C100CNC縦型VDI 25
お気に入りに追加する
商品比較に追加する
特徴
- 制御タイプ
- CNC
- 主軸の向き
- 縦型
- スピンドル
- VDI 25
- タレット
- ダブルタレット, 3タレット
- 応用
- 生産用
- 性能
- 高生産性, 強力, 高速
- その他の特徴
- コンパクト, Y軸付
- 直径
110 mm
(4.33 in)- 回転速度
7,000 rpm
(43,982.297 rad.min-1)- パーツの長さ
400 mm
(16 in)- 貫通穴のサイズ
42 mm
(2 in)- X軸
70 mm, 125 mm
(3 in, 5 in)- Z軸
250 mm, 400 mm, 505 mm
(10 in, 16 in, 20 in)- 早送り速度X
30,000 mm/min
(20 in/s)- 早送り速度Z
60 m/min
- 定格出力
16.5 kW, 19 kW, 25 kW, 29 kW, 57 kW
(22.4 hp, 25.8 hp, 34 hp, 39.4 hp, 77.5 hp)- 最大トルク
32 Nm, 43 Nm, 49 Nm, 65 Nm
(24 ft.lb, 32 ft.lb, 36 ft.lb, 48 ft.lb)- 全負荷電流
122 A
- 全長
5,990 mm
(236 in)- 全幅
1,706 mm
(67 in)- 全高
2,138 mm
(84 in)- 重量
5,700 kg
(12,566 lb)
詳細
INDEX C100は、棒材からの旋盤加工部品の高速生産に新たな可能性をもたらします。
コンパクトな外形寸法にもかかわらず、INDEX C100はワークの完全加工を可能にする大きな作業領域を備えています。
機械ベッドが垂直に設計されているため、最適な切り屑排出とアクセスが可能です。
主軸にY軸2軸、または主軸とカウンタ軸に各1軸の加工が可能です。
これにより、複雑な加工でも最適な分割が可能になり、サイクルタイムが短縮されます。
オプションでSiemens 840D slまたはFanuc 31i-Bを選択可能。
iXpanel：iXpanelは、18.5インチのマルチタッチスクリーン（Fanuc 15''）、Siemens S840D slをベースとした最新の制御、およびインダストリー4.0の機能で構成されています。オプションで、3Dシミュレーションや次のワークの生産並行セットアップなどのために、バーチャルマシンを統合することもできます。
オプションのロボットセルiXcenterを使用すれば、ブランクや完成部品を迅速、安全、柔軟に供給・排出することができます。ロボットセルは、人間工学に基づいて機械に組み込まれています。ロボットセルは、セットアップ中に右側に簡単に移動させることができ、作業エリアに障害なくアクセスすることができます。生産時には、iXcenterは機械の作業エリアの前に固定されます。ロボットは、機械のスライディングガードを介して作業エリアにアクセスします。
ブランク材と完成品の取り扱いが簡単
最大22パレットまで積み重ね可能な省スペースの垂直ストレージ
パレットサイズ 600 x 400 mm
最小パレット高さ 25.4 mm
---
