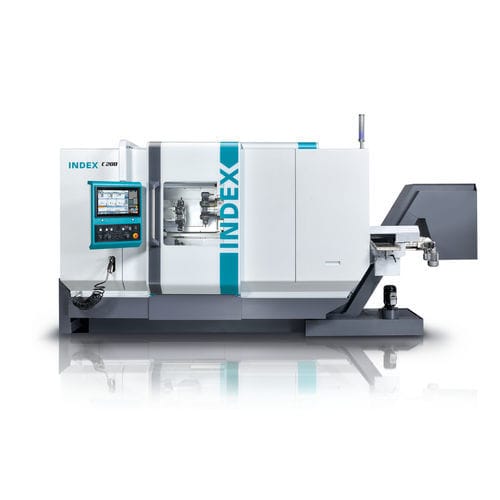

CNC旋盤 C2002軸2 リードVDI 25
お気に入りに追加する
商品比較に追加する
特徴
- 制御タイプ
- CNC
- 軸の数
- 2軸
- スピンドル数
- 2 リード
- スピンドル
- VDI 25, VDI 30
- タレット
- ダブルタレット, 3タレット, 4タレット
- 応用
- バー加工用, 複雑部品用
- 性能
- 高生産性, 強力, 高速
- その他の特徴
- コンパクト
- 直径
160 mm
(6.3 in)- 回転速度
3,500 rpm, 6,000 rpm, 8,000 rpm
(21,991.149 rad.min-1, 37,699.112 rad.min-1, 50,265.482 rad.min-1)- パーツの長さ
550 mm
(22 in)- 貫通穴のサイズ
65 mm, 90 mm
(3 in, 4 in)- X軸
110 mm, 180 mm
(4 in, 7 in)- Z軸
320 mm, 550 mm, 700 mm
(13 in, 22 in, 28 in)- 早送り速度X
30 m/min
- 早送り速度Z
50 m/min
- 定格出力
10 kW, 32 kW, 40 kW, 72 kW
(13.6 hp, 43.5 hp, 54.4 hp, 97.9 hp)- 最大トルク
16 Nm, 160 Nm, 170 Nm, 207 Nm
(12 ft.lb, 118 ft.lb, 125 ft.lb, 153 ft.lb)- 全長
6,910 mm
(272 in)- 全幅
2,092 mm
(82 in)- 全高
2,490 mm
(98 in)- 重量
9,000 kg
(19,842 lb)
詳細
棒材旋盤加工部品の高速生産
ワークの完全加工を可能にする広いワークエリア
INDEXシングルスライドガイドシステムは、非常に速い動的応答を保証します。
高加速(1g)と高速トラバース(60m/min)
シーメンスS840D sl（18.5インチタッチスクリーン）またはファナック31i-B制御（15インチタッチスクリーン）は、経済的で生産性の高いソリューションをいつでも提供します。
オペレーティングシステム iXpanel - i4.0対応
INDEX C100およびINDEX C200は、棒材から旋盤加工された部品の高速生産に新たな可能性をもたらします。コンパクトな外形寸法にもかかわらず、INDEX C100とINDEX C200は、2タレットまたは3タレット機として、ワークの完全加工のための広い作業エリアを提供します。ガイドウェイシステムINDEX SingleSlideは、最適な振動減衰を伴う高い運動性を保証します。
これは、ワークの品質と工具寿命に非常に良い影響を与え、同時にサイクルタイムを短縮します。
加工エリア
INDEX C200 は、棒材からの旋盤加工部品の高速生産に新たな可能性をもたらします。
コンパクトな外形寸法にもかかわらず、INDEX C200はワークの完全加工を可能にする広い作業エリアを備えています。
キネマティクス
機械ベッドが垂直に設計されているため、最適な切り屑排出と容易なアクセスが保証されます。
主軸に2軸、または主軸とカウンタ主軸に各1軸のY軸が可能です。
これにより、複雑な加工でも最適な分割が可能になり、サイクルタイムが短縮されます。
---
