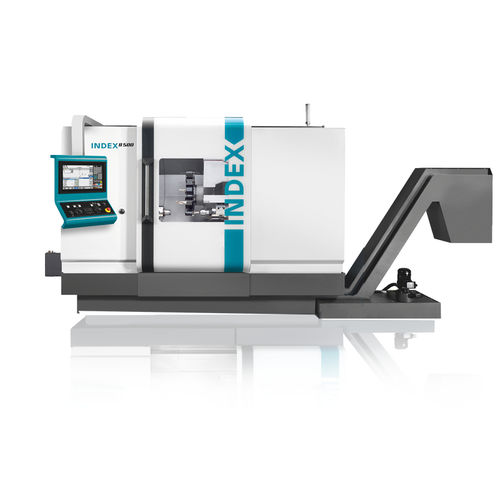

CNC旋盤 B5002軸3軸硬質
お気に入りに追加する
商品比較に追加する
特徴
- 制御タイプ
- CNC
- 軸の数
- 2軸, 3軸
- 構造
- 硬質, 汎用
- スピンドル
- VDI 40
- ツールステーション数
- 12ツールステーション
- 駆動システム
- ベルトドライブ
- 性能
- 精密, 強力
- その他の特徴
- Y軸付
- 直径
250 mm, 400 mm
(9.84 in, 15.75 in)- 回転速度
3,150 rpm
(19,792.034 rad.min-1)- パーツの長さ
750 mm, 1,200 mm
(30 in, 47 in)- 貫通穴のサイズ
82 mm, 102 mm
(3 in, 4 in)- X軸
360 mm
(14 in)- Z軸
750 mm
(30 in)- 早送り速度Z
8,500 mm/min
(6 in/s)- 定格出力
10 kW, 15 kW, 20.5 kW, 30 kW
(13.6 hp, 20.4 hp, 27.9 hp, 40.8 hp)- 最大トルク
136 Nm, 204 Nm, 622 Nm, 910 Nm
(100 ft.lb, 150 ft.lb, 459 ft.lb, 671 ft.lb)- 全長
3,252 mm
(128 in)- 全幅
1,900 mm
(75 in)- 全高
2,290 mm
(90 in)- 重量
9,850 kg
(21,716 lb)
詳細
明確な構造と人間工学に基づいた作業エリアのコンセプト
高精度を実現する45°ブロック設計の高剛性ミネラルキャストベッド
高トルク用ベルトドライブ付きワークスピンドル
高精度を実現する直交リニアY軸
電気制御軸付きNC心押し台
旋削長1.200のロングバージョンもあります。
オペレーティングシステムiXpanel i4.0、18.5インチタッチスクリーン搭載 - Siemens S840D slベース
構造化された機械設計
INDEX B500は、INDEXグループの実績ある製造ソリューションの論理的なさらなる発展を象徴しています。個々に装備されたこの新しいフレキシブルな万能旋盤は、ツーリングやプロトタイピングだけでなく、生産現場でも活躍します。数十年にわたって蓄積されたノウハウは、長いボーリングバーの衝突のない使用を保証する主軸上部のパネルのポケットなど、多くの設計の細部に反映されています。
人間工学に基づいた操作コンセプト
広々とした作業エリアは、INDEX B500のセットアップに最適なアクセス性を確保します。主軸と刃物台に簡単にアクセスできるため、迅速で柔軟な段取り替えが可能です。急勾配で滑らかなカバーの洗練された作業エリアコンセプトは、理想的な切り屑の流れを実現し、切り屑の巣を防ぎます。
ハイライト
迅速なセットアップ
作業エリアへの優れたアクセス
良好なチップフロー
Wセレーション
特許取得のINDEX Wセレーションは、高い工具交換精度と繰り返し精度を実現します。
短いツーリング/セットアップ時間
長い固定溝による高い交換精度
切削チップの長寿命化
DIN 69880適合
固定工具とライブ工具に最適
---
