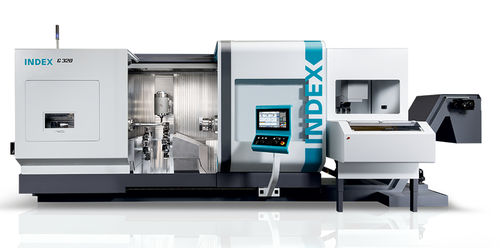

CNCフライス加工センター G3 series

横型5軸スピンドル

主軸クリアランスØ 102 mmの同一主軸およびカウンタ主軸 最大141本の工具に対応する3つのツールキャリア 複雑な5軸加工に対応する、実績のあるY/Bクイルキネマティクスを採用した強力なモーターフライス主軸 (G320) 最大1,400 mmの旋削長および多様な加工オプションに対応する洗練されたワークエリアコンセプト 高い熱安定性と機械的安定性 高加速度と最大50 m/mmの高速早送り速度 効率的な生産のための統合された自動化ソリューション 統合されたワークピースハンドリングユニットはオプションとして利用可能です。重量20 kgまで、直径120 mm（シャフト）または200 mm（フランジ）までの部品に対応します。ハンドリングユニットには2軸または3軸のCNCが装備され、機械制御から操作されます。ベルトコンベヤーや補助機能付きロボットハンドリングなど、さらなる個別の自動化ソリューションも、お客様のご要望に応じて組み込むことができます。 モジュラーシステムに基づく完全加工 このシリーズのモジュラーシステムは、幅広いオプションを提供します。最大 3 台のツールキャリアをワークエリアに組み込むことができ、すべてのツールキャリアに Y 軸を装備できます。ワークエリアは、あらゆるワークの加工に十分なスペースを提供し、長さ1,400 mmまでの中型部品に対応します。 強力なメインスピンドルとカウンタースピンドルは、バー径102 mmまで、チャック部径315 mmまで対応します。長尺部品やシャフトタイプの部品加工用に、タレット振れ止めも用意されています。 INDEX G320は、同時5軸加工が可能な強力なモーターフライススピンドルを搭載しています。
