移動式コンクリート混合プラント IBS G60

連続自動コンパクト

概要情報

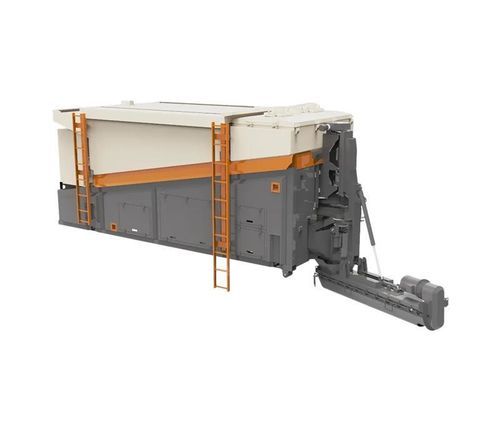

IBS G60 は、現場でのコンクリート、冷間アスファルト、その他のセメント系混合物の製造を目的とした重力式（グラビメトリック）移動型混合プラントです。ユニットは二つの骨材ホッパー、3 m³ のセメントタンク、ウォータータンク、オプションの1または2つの添加剤タンクを備えます。コンパクトなモバイル設計によりトラックまたは鉄道への搭載が可能です。

用途と出力

• 製造可能：
• コンクリート
• 冷間アスファルト
• 冷間再生アスファルト
• セメント系混合物
• 地盤安定化
• Econcrete
• Ecoflooring

基本構成
基本構成はコンクリート等の製造に必要な主要機能をカバーします。

• 骨材供給・計量
• セメント供給・計量
• 水量供給・計量
• 混合群
• 制御システム

追加オプション
機能拡張のためのオプション項目：

• 添加剤タンクおよび投与システム
• 冷間アスファルト用の改質剤（ビチューメン）エマルション投与システム
• セメント供給用のバタフライバルブ
• 骨材ホッパー用カバー
• ミキサー位置決め用油圧システム
• 集中潤滑システム
• ディーゼル発電機ユニット
• ミキサー回転数可変（インバータ）
• 生産レポート用プリンター
• スマートフォン／タブレット操作インターフェース
• リモート制御およびデータ監視

混合群
本機は長さ3.0 m のミキサーを装備し、混合開始部に原料投入を配置して十分な混合時間を確保します。スパイラル駆動とブレードにより連続かつ均一な混合を行います。底部の取外し可能なゴムリムにより洗浄が容易です。ミキサーはアクセス・メンテナンス性のため油圧支持で配置され、主要部品は集中潤滑が可能です。

セメント供給
セメントサブシステムは4つの計量セル上に支持された3 m³ タンクと、リダクタ付きブラシレス同期モーターで駆動されるスクリューディスペンサーを含み、リアルタイムで精密な計量を実現します。スクリューの出口には自動バタフライバルブがあり、停止時の湿気侵入や漏出を防止します。スクリューは保守のため取り外し可能です。

骨材供給
骨材供給システムは5 m³ のホッパー2台（各4つの計量セル上）と、ミキサーへ供給する2本のベルトコンベヤで構成されます。コンベヤとセメント供給の駆動はブラシレス同期モーターを採用し、全動作モードで精密に制御されます。コンベヤの軸受は集中潤滑に接続され、コンベヤは分解可能で保守が容易です。

水供給
水サブシステムはポンプ、ステンレス製タンクおよび配管、流量計を含み、制御された精密な水量供給を行います。配管は保守のため分解可能で、現場運用に耐える材質を採用しています。

制御システム
制御は PLC SIMATIC S7 を基盤とし、Siemens 製コンポーネントを使用します。電気盤は IP65 準拠でケーブルは電磁妨害対策のシールド処理が施されています。すべての計量は閉ループ制御で運用され、使いやすい HMI によりレシピ、パラメータ、診断および生産データへアクセス可能です。

機械構成部品 / オプション装備（概要）

• 添加剤：タンク、ポンプ、流量センサ、配管を含む1または2の添加剤投与サブシステム
• ビチューメン：加熱ポンプおよび流量／温度センサを備えた乳化ビチューメン投与システム
• バルブ：セメントホッパー用電動バタフライバルブ
• ターポリン：悪天候から機械および骨材を保護するカバー
• 油圧：シリンダーとパワーユニットを含むミキサー位置決めシステム
• 潤滑：集中潤滑システム（LINCOLN）オプション
• 発電機：約36 kW のディーゼル発電機オプション
• ミキサー速度制御：可変速度用インバータオプション
• プリンター：生産記録用サーマルプリンター
• リモートアクセス：スマートフォン／タブレットインターフェースと安全な遠隔監視

技術仕様

• ミキサー長さ：3.0 m
• ミキサー設計：スパイラル駆動とブレード；取り外し可能なゴムリム；集中潤滑オプション
• セメントタンク容量：3 m³
• セメント供給：ブラシレス同期モーターとリダクタ駆動のスクリュー；計量セル；バタフライバルブオプション
• 骨材ホッパー：5 m³ のホッパー2基；各ホッパーは4つの計量セル上
• 骨材搬送：ベルトコンベヤ2本；同期モーター駆動；軸受は集中潤滑に接続
• 水供給：ポンプ、ステンレス製タンク／配管、流量計
• 添加剤：1または2の投与タンクオプション（ポンプと流量センサ付き）
• 制御：PLC SIMATIC S7、Siemens コンポーネント、HMI、閉ループ制御
• 電気盤：IP65；シールドケーブル
• オプション電源：ディーゼル発電機（約36 kW）
• トラックまたは鉄道での移動運用向けに設計；コンパクト設計
