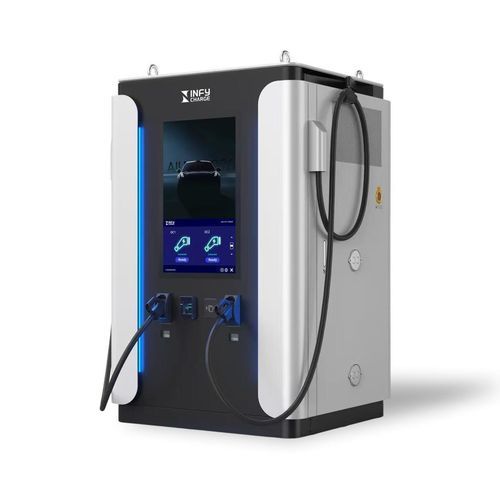

電動車両用充電ステーション IHEBV250K7MG-175LL

DC床置き屋外用

製品紹介
IHEBV250K7MG-175LL は液冷式のオールインワンBES充電器で、LFP蓄電池と高出力DC充電を一体化したキャビネット型装置です。ローカルおよびクラウドEMSに対応し、電力網・バッテリー・EV充電・再生可能エネルギー間の需給を調整します。完全液冷バッテリ設計により1P放電性能を実現し、ACグリッドの制約を満たしながら高出力充電を提供、エネルギーコスト効率と設置面積の最適化に貢献します。ピークシェービング、再エネ統合、バッテリーからグリッドへの放電による系統容量拡張に適しています。

主な特長

• 全面液冷設計、超大容量バッテリ、高速充放電、1P対応
• 電気的絶縁を強化した安全設計；UL認証バッテリ
• 現地作業を削減する事前統合・試運転；オン/オフグリッド運用対応のインテリジェントEMS、長時間待機および自動ウェイク機能
• 4.43'' 大型広告用タッチスクリーン（IK08、耐UV）、Android APK対応
• 統合型防火ソリューション；双方向機能 V2G、V2B、G2B をサポート
• HPC対応、ソーラー入力オプション、CCSサポート、DC出力オプション 375A/325A/250A

技術仕様（抜粋カテゴリ）
使用環境
動作温度：-25°C～+50°C；-40°C～-25°Cで動作可能（性能保証外）；-40°Cで起動可
相対湿度：≤95%RH、結露しないこと
高度：≤2000 m（2000 m超で出力制限）
気圧：80 kPa～110 kPa
冷却方式：液冷
保護等級：IP65（電力分配ユニットおよびバッテリパック）
騒音：60 dB

AC入力
周波数：45 Hz～65 Hz
入力電圧：3L+N+PE、380/400 Vac ±10%
入力電流：130 A（RCD機能付き）
力率：半負荷以上で≥0.99
待機電力：170 W（43''広告表示含む）
THDi：≤3%（定格入力）

AC出力（オンネット、オプション）
最大出力：70 kW（2 × 35 kW 双方向モジュール）
出力電圧：380/400 V ±10%
出力電流：130 A
オフグリッド注意：オフグリッド時は蓄電池で車両充電をサポートするが、AC負荷への給電は行わない

バッテリー側
動作電圧範囲：537.6 Vdc～691.2 Vdc
最大充電出力（グリッド側）：70 kW
最大放電出力：1P放電 175 kW

DC入力
PV入力（オプション）：1ストリング、40 kW；300～900 Vdc；最大70 A；MPPT対応

DC出力
充電規格：DIN70121、ISO15118
充電ポート：CCS2
出力電圧：300 Vdc～1000 Vdc
定格出力電圧範囲：400 Vdc～1000 Vdc
最大DC出力：250 kW
電流制御精度：≤±1%
電圧制御精度：≤±0.5%
出力電圧リップル率：≤±0.5%

構成
グリッド充電構成：35 kW × 2（70 kW）または35 kW × 1 + PV 40 kW（75 kW）
定格バッテリ容量：175 kWh（285 Ah）
EV充電出力：4 × 62.5 kW（合計 250 kW）
充電コネクタ：最大2ポート；各ポート最大375 A

HMI
43" LCD（オプションで10" LCD）、タッチスクリーン
表示LED：緑 = 運転；赤 = 警告；黄 = グリッド充電；青 = 放電
火災警報ランプおよびブザー

保護
過電圧/低電圧/短絡/過温度保護；バッテリ故障保護；絶縁地故障保護；非常停止
エアロゾル消火装置；方向性防爆パネル；非常用ファン
入退室管理；水/湿度/煙検知器；有害ガス検知器はオプション

信頼性と安全性
認証：TUV CE、CB、RED、UL
EMC/EMI：EN 61000-6-2/-4；EN IEC 61851-21-2
安全規格：EN 62477-1；EN 62109-1/-2；EN IEC 61851-1/-23；IEC 62619；IEC 60730；SATS 5398；UL 9540A
電力系統接続規格：AS 5398；AS 4777.2；EN 50549-1/-2/-10；VDE AR 4105；VDE 0124

機械的仕様
寸法（W × D × H）：1400 mm × 1350 mm × 2200 mm
重量（キャビネット＋モジュール）：2590 kg + 6 × 30 kg = 2800 kg

技術的特徴

• 型番：IHEBV250K7MG-175LL
• 定格バッテリ容量：175 kWh（285 Ah）
• バッテリー化学：LFP（Lithium Iron Phosphate）
• 最大DC出力（EV充電）：250 kW
• コネクタ当たり最大DC出力：最大375 A（最大2コネクタ）
• バッテリー側最大放電出力：175 kW（1P）
• グリッド（AC）充電オプション：2 × 35 kW = 70 kW または 35 kW + 40 kW PV = 75 kW
• AC入力：3L+N+PE、380/400 Vac ±10%、45–65 Hz
• 冷却方式：液冷
• 保護等級：IP65（PDUおよびバッテリパック）
• 動作温度：-25°C～+50°C（起動時 -40°C）
• 認証：TUV CE、CB、RED、UL
• 通信 / 充電規格：DIN70121、ISO15118、CCS2
