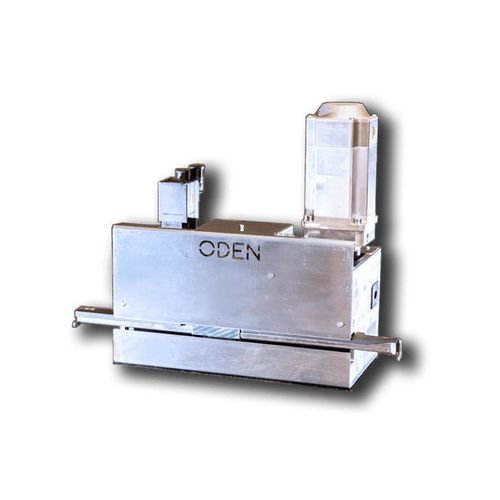

PP-PET製ストラップ用ストラップヘッド ODEN SMARTDRIVE

プラスチック ストラップ用溶接付き電動式

製品概要
ODEN SMARTDRIVE 結束ヘッドは、Innova Group によって開発・特許取得されたユニバーサル統合用の結束ヘッドです。軽量でコンパクトな設計と高度な電子制御を備え、Innova のシステムだけでなく他社製設備への搭載も可能です。トルク制御によるテンション調整で高い性能と精度を発揮し、機械部品点数を削減したセンサーレス設計により保守を簡素化しています。

主な特長

• 他メーカーの結束機との容易な統合：特許技術により他社設備への適応と各種 PLC との互換性を実現。
• スターターキットあり：本体と接続ドライバを含む。オプション：タッチ式 HMI、ベルトフレーム、ベルトアンワインダー、結束検証システム。
• 軽量・コンパクト設計：市場でも軽量なヘッドの一つで、結束システムを持ち上げる用途でのエネルギー効率を改善。
• 摩耗・保守の低減：クラッチやブレーキ、多数のプーリを排した設計により部品点数を削減し、保守負担とコストを低減（交換部品の削減と摩耗低減で保守約30%コスト削減）。

Web 表示とリモート管理

• 制御・設定インターフェースへの Web アクセス
• サイクルの一般設定
• 結束レシピの編集・表示
• ヘッドの手動操作
• 結束サイクル位置の表示
• 診断：ヘッドの警告・アラーム表示
• カウンタ / 結束生産の履歴
• カウンタ / 消耗品の履歴

性能と精度
本ヘッドは位置決め制御付きサーボモータを搭載し、結束の張力制御とトルク制御技術によりより高速かつ高精度な動作を実現、サイクル時間を短縮し包装ラインの生産性を向上します。ベルト到達のインテリジェント検出により、立ち上げ時の衝突後にベルトを引き戻して動作を再実行できます。また、制御された停止により荷物に近い/遠い位置での結束が可能です。

保守性と耐久性
ODEN はセンサーレス設計で、クラッチやブレーキなどの従来の摩耗部品を用いません。プーリの数も少なく、ベルト詰まりのリスクを低減します。アルミ製のコンパクトなシャーシにより部品交換が容易で、保守コストを削減します。

仕様 / 技術データ

• モデル：ODEN SMARTDRIVE
• ベルト溶着方式：電気抵抗溶着
• 使用可能ベルト幅：9 - 12 - 16 mm
• ベルト厚さ：0.55 - 0.75 mm
• ベルト材料：ポリエステル（PET）またはポリプロピレン（PP）
• 最大結束張力：最大 2050 N
• 張力調整：トルク制御付きサーボモータによる調整
• ヘッド寸法：640 x 478 x 239 mm
• ヘッド重量：50 kg
