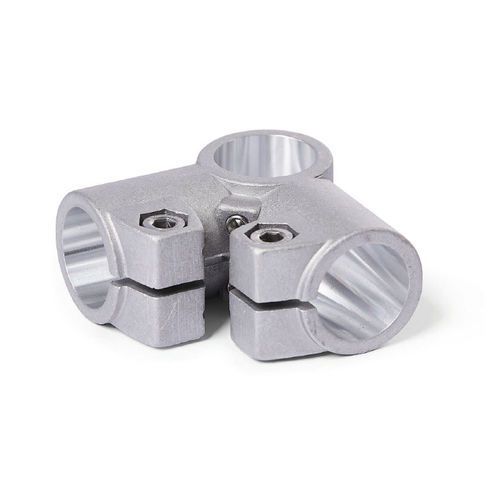

コーナータイプ管継手 ES series

鋳造アルミニウム製調整可能

アルミダイキャスト製のアングルクランプESは、切削加工によって加工された円筒形のクランプポイントを持つ。2つのクランプポイントにはスリットが入っており、1つにはスリットが入っていません。 クランプポイントの内径はすべて、互いに90°の角度で配置されています。スリット入りボアは平面上にあり、クランプスリットのないボアの断面はこの平面に対して垂直である。すべてのボアには、全断面にわたって完全な表面接触を持つ、一般的に入手可能な建設用チューブが使用される。 スクリューポイントでは、六角穴付きキャップスクリューまたは調整可能なクランピングレバーが、スリットされたボア断面を減少させます。カップポイント付きグラブネジは、クランプスリットなしでクランプするためにボアの断面に放射状に作用します。クランプされたチューブのセンタリングボアは、圧力ポイントを防ぎ、正確な位置決めを可能にします。 クランプレバーは、工具なしで繰り返しクランプするためのものです。HSKの呼称で、個別に使用できるほか、他のデザインも用意されています。工具で操作する六角穴付きボルトに比べ、クランプレバーはクランプレバーの長さが短いため、クランプ力が小さくなります。
