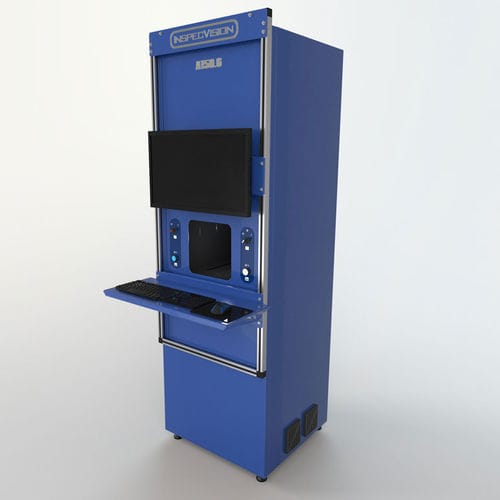

ゲージングシステム Accuity A160.6

- テレセントリックゲージングシステム - 自動2D＆3D検査 - 認定精度6ミクロン - 最大160mm幅の部品をスキャン - 4秒のセットアップと検査時間 製品仕様 精度 - 2D: 6μm - 3次元：10μm - 部品サイズ（直径） > 160mm 仕様 - 最大2Dスキャンエリア>直径160mm - 最大スキャン深度：60mm (Z) - カメラ>2500万画素以上 - レンズ：テレセントリック - 2Dシングルポイント繰り返し精度：1.5ミクロン - 2D精度：6ミクロン - 3Dシングルポイント繰り返し精度：1.8ミクロン - 3D精度：10ミクロン - 2Dスキャン時間：0.1秒 - 3Dスキャン時間：10秒 - 点間隔 2D & 3D : 0.036mm - 周辺機器 : テーブル照明コントローラ、標準コンピュータインターフェース - 必要OSWindows 10 64ビット - 付属ソフトウェア3Dスキャン、自動再配置、テクスチャマップ取得、3Dカラーレンダリング、断面図作成、3Dエッジ作成、3DエッジのDXF/DWGへのリバースエンジニアリング、3DエッジのDXF/DWGへの比較、色付き偏差レポートの部品への逆投影、PLY、STL、VRML、ASCIIフォーマットでの3D点群作成、テクスチャマッピングされた点群作成、キャリブレーションソフトウェア、シルエットと上からの光を使用した2D検査ソフトウェア、SPC出力、自動アライメント、寸法インポート、公差インポート、公差テーブル、3D再配置、2D再配置、2Dリバースエンジニアリング。
