製品用途
濃縮器
媒体
システム・ソフトウェア
熱エネルギー
水
製品 プロセス
読み出し/送信

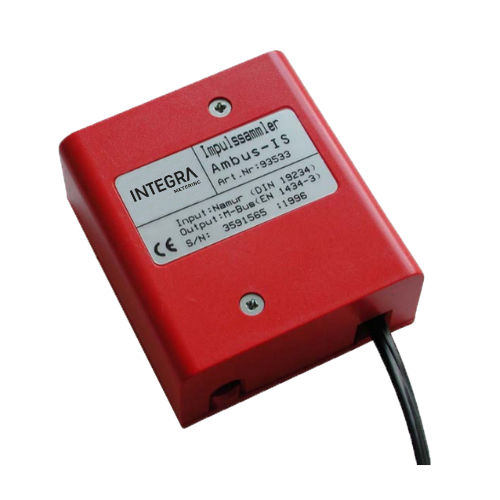

- パルスコレクションやメッセージ信号をメーターからM-Busシステムに転送します。
- パルス放出メーターのM-Busシステムへの接続
- M-Busシステムでの信号取得
- 電池不要でメンテナンスフリー
- 簡単な試運転
- M-Busによる電源供給
- 電源電圧:12VAC~18VAC、50/60Hzまたは12VDC~24VDC
- 消費電流<消費電流:20mA以下
- パルス入力:DIN 19234に準拠したコンタクト、オープンコレクター、およびNamurパルスジェネレータ用、電源に電気的に接続 マーク:2.2 mA / 短絡電流 約8 mA
- 入力周波数:0Hz~1000Hz
- パルス持続時間>パルス持続時間:0.5ms以上、デバウンス・フィルタ非作動、25ms以上、デバウンス・フィルタ作動
- パルスのケーブル長:最大30 m
- 端子容量:0.14 - 2.5 mm2 リジッドまたはフレキシブル
- ケーブル径:最大 7.5 mm
- 通信インターフェース電気的に絶縁されたEN 1434.3に準拠したM-Bus
- 通信速度:300ボー、2400ボー(標準)、9600ボー
- 取付方法:ネジ2本(Ø 3.5 x 30 mm)または粘着テープによる壁取付
- ハウジングハウジング:ASA-PC、赤(UL V0)
- 周囲の温度5°C~55°C
- 保護等級IP40
- 外形寸法67mm x 60mm x 28mm
---
