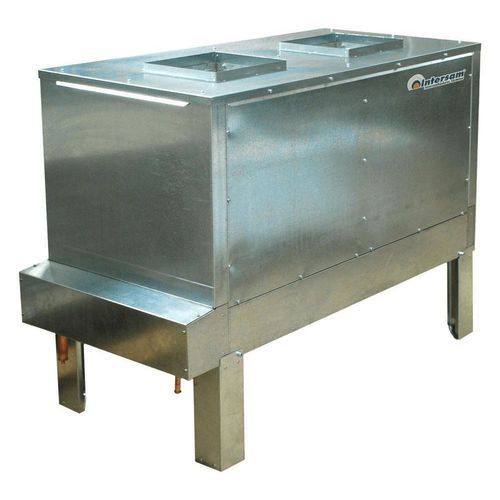

遠心扇風機付凝縮装置 ICC e ICCI

銅製商業用工業用

用途と機種
これらの遠心式ダイレクトドライブ冷凝器は、屋外、地下室、またはダクトの圧力損失を補償する空気圧が必要な機械室内の設置を目的としています。Intersam は ICC および ICCI シリーズを提供します。各シリーズにはダクトの数や特性に応じた複数の機種があります。モジュール構造により、設置条件に合わせた製品供給が可能で、排気方向を複数に設定できます。

設計とモジュール性
外装構造は各ファンごとに独立した亜鉛めっき鋼板モジュールで構成され、コンパクトで剛性の高いユニットとして振動低減に寄与します。すべての部品およびパネルは取り外し可能で、モーターのメンテナンスを容易にします。排気は構成可能で、据付ブラケットにより垂直または水平に設置可能です。

凝縮器コイルとフレーム
凝縮コイルは1/2 in 銅管と波形アルミニウムフィンで製造され、フィンピッチは2.1 mmです。コイルは構造内に挿入されており、コンパクトで堅牢な装置を実現します。フレームは亜鉛めっき鋼板製で保護カラーが付属します。銅製コレクターは充填/サービスバルブを備え、漏れのない設置を確保します。

ファンとモーター
ファンはダブルインレット型の遠心ファンで、羽根車軸上にダイレクトドライブモーターを備えます。商用シリーズ（ICC）はダイレクトドライブ、産業用シリーズ（ICCI）はプーリー仕様です。モーターは単相 220 V / 50 Hz または三相 230–400 V / 50 Hz で供給可能です。全体は防振システム付きのベースに取り付けられます。モーターは防水型の総合端子箱に接続され、保護等級 IP-55 に準拠します。

環境と冷媒
環境配慮型冷媒に対応しています。製造工程では材料のリサイクルや資源（水、油、エネルギー）使用の管理を行い、環境負荷の低減を図っています。

特性 / 技術仕様

• シリーズ: ICC および ICCI
• 用途: 屋外設置、地下室または機械室
• タイプ: 遠心式ダイレクトドライブ冷凝器
• 凝縮コイル: 1/2 in 銅管、波形アルミフィン
• フィンピッチ: 2.1 mm
• フレーム: 亜鉛めっき鋼板、ファン毎の独立モジュール
• 銅製コレクターに充填/サービスバルブ付き（漏れ防止）
• コイルは構造内に挿入されコンパクトで堅牢
• ファン: ダブルインレット遠心型
• 駆動方式: ダイレクト（ICC 商用）/ プーリー（ICCI 産業）
• モーター: 単相 220 V / 50 Hz または三相 230–400 V / 50 Hz
• 設置: 据付ブラケットにより垂直または水平設置可能
• 防振取り付けおよび IP-55 準拠の防水端子箱
• メンテナンス用に部品およびパネルは取り外し可能
