同期周波数インバータ

ブラシレス誘導三相

概要
BLDCロータリーおよびスクロール圧縮機向けに設計された周波数インバータ。4つのフレームサイズ（最大75A）で提供されます。冷凍・ヒートポンプ・HVACのコンプレッサー用途に適合します。

ドライブ概要
電源電圧：200 – 480 V
入力相：単相および三相入力
出力容量：1.5 – 40 kW / 2 – 50 HP

モーター制御

• 全てのモータータイプに対応するセンサーレスベクトル制御
• 対応モーター：IM（誘導電動機）IE2, IE3, IE4 & IE5；AC永久磁石（PM）；ブラシレスDCモーター（BLDC）；同期リアクタンスモーター（SynRM）；ラインスタートPM（LSPM）

機能

• IE2–IE5モーターに対する正確で信頼性の高い制御を提供する高性能なモーター制御
• 複数の取付けオプション：スルーパネル（through-panel）、バックプレート（back-plate）、コールドプレート（cold-plate、小型パネル向け）
• インバータ周囲の必要クリアランスはわずか78 mm（コンパクトなパネルに適合）
• 外部機器なしでのEN 61000-3-2 / EN 61000-3-12準拠
• 動作周囲温度範囲：-20°C～+60°C
• オープンな接続性：Modbus RTU（RS485）をプラッガブルスクリュターミナルで提供；簡易な設置・保守用のプラッガブル端子
• 端子操作：デジタル入力 – スタート/ストップ；アナログ入力 – 速度リファレンス / PIフィードバック；リレー出力 – 状態表示
• リモートキーパッドオプション：Optipad（多言語対応）
• パラメータ転送・構成：Optistick Smart
• Safe Torque Off（STO）機能 – SIL 3
• プログラム時に前面カバーを取り外す必要がない（信頼性向上）

適合性と認証

• 1相入力機器はEN 61000-3-2、3相入力機器はEN 61000-3-12に準拠した低調波
• グローバル適合：cUL UL 61800-5-1；STO - SIL 3 TUV Rheinland；EMC - EN 61800-3（C1適合）；Harmonics EN 61000-3-2 / EN 61000-3-1

用途・業界

• コンプレッサーおよびヒートポンプ駆動用途向けに設計
• 対象業界：冷凍および関連するHVAC/コンプレッサー用途

仕様・技術仕様

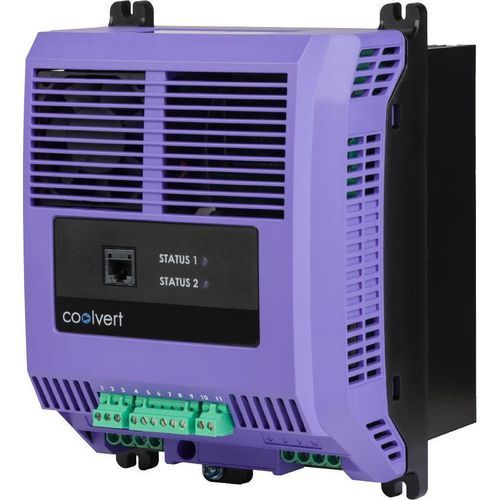

• 製品名 / シリーズ：Optidrive Coolvert
• 電源電圧：200 – 480 V
• 入力相：単相および三相入力
• 出力範囲：1.5 – 40 kW（2 – 50 HP）
• 利用可能なフレームサイズ：4つのフレームサイズ、最大75 A
• モーター制御：センサーレスベクトル制御；IM、PM、BLDC、SynRM、LSPMに対応
• 取付け：Through-panel、Back-plate、Cold-plate（cold-plate版あり）
• クリアランス：ドライブ周囲に78 mm必要
• 動作温度：-20°C～+60°C
• 接続性：Modbus RTU（RS485）をプラッガブルスクリュ端子で提供；アナログ・デジタルI/O；リレー出力
• 安全：STO（Safe Torque Off）– SIL 3
• 設置・保守：プラッガブル端子；プログラムのために前面カバーを外す必要なし
• 適合：EN 61000-3-2 / EN 61000-3-12；EN 61800-3（C1）；UL 61800-5-1；TUV Rheinland STO SIL 3；Harmonics EN 61000-3-2 / EN 61000-3-1
• 製造：英国で設計・製造
• 保証：Optidrivesは最大5年保証（表記に基づく）
