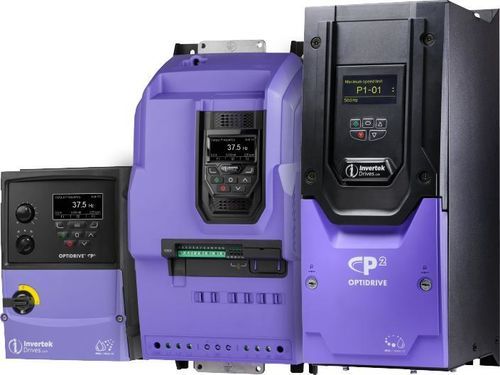

同期可変速ドライブ Optidrive P2ブラシレス誘導三相
お気に入りに追加する
商品比較に追加する
特徴
- タイプ
- 三相, Modbus, 単相, ベクトル制御, 誘導, 永久磁石, 同期, ブラシレス
- 設置
- パネル式, 電子ボード用, DIN送電レール
- 製品応用
- HVAC用, ポンプ, 食品用, コンベア用
- 保護クラス
- IP20, IP55, IP66, NEMA 4X
- その他の特徴
- 内蔵PLC付き, ベクトル制御, 200-600 V, CAN BUS
- 出力
最少: 0.75 kW
最大: 250 kW
- 出力周波数
最少: 0 Hz
最大: 500 Hz
詳細
概要
重負荷の産業用途向けに設計された高性能周波数変換器。柔軟な設置および立ち上げオプション、統合保護機能、最新のモータ種および制御システム向けの接続性を提供します。
主要性能
主な特徴
筐体オプション
安全性と制御の要点
典型的な用途と利点
技術仕様
重負荷の産業用途向けに設計された高性能周波数変換器。柔軟な設置および立ち上げオプション、統合保護機能、最新のモータ種および制御システム向けの接続性を提供します。
主要性能
- 電源電圧範囲：200～600 V
- 入力相：単相および3相
- 出力容量：0.75～250 kW（1～400 HP）
- 過負荷能力：60秒間150％、4秒間200％
主な特徴
- センサレスベクトル制御 — 停止状態から最大200％のトルクを発生し、確実な始動と全負荷条件下での精密な速度制御を実現
- PMモータ制御 — 永久磁石（PM）モータをサポート
- 内蔵EMCフィルタ — 内蔵フィルタにより設置コストと時間を削減
- ブレーキトランジスタ内蔵 — 外部部品を削減し、キャビネットスペースを節約
- 複数モータ種向けのセンサレスベクトル制御:
- 誘導電動機（IM）
- 永久磁石モータ（PM）
- ブラシレスDCモータ（BLDC）
- 同期リラクタンスモータ（SynRM）
- ラインスタートPMモータ（LSPM）
- オプション & ソフトウェア — 外付けEMCフィルタ、ブレーキ抵抗、入力チョーク、出力フィルタ等の追加オプションあり
- Optistick Smart対応 — 迅速な立ち上げツール
- オンボードフィールドバス：標準でModbus RTUおよびCAN搭載
- 接続性：モバイル/リモート立ち上げ用のBluetoothおよびNFC対応
筐体オプション
- IP20 — パネル/キャビネット取り付け用のコンパクト筐体。250 kW/400 HP までの出力範囲をカバー、動作温度最大50℃、キー穴取り付けで迅速設置、クイック接続端子、統合ヘルプカード、DINレール/キー穴取り付けオプション等を備える
- IP55 — 産業環境向けの堅牢な保護筐体。動作温度範囲 -10℃～50℃、60秒間150％の標準過負荷を提供
- IP66 / NEMA 4X 屋外用 — 機械へ直接取り付け可能な耐候性ポリカーボネート筐体、粉塵密閉・洗浄対応。基板はコンフォーマルコーティング、耐食性ヒートシンクを採用。洗浄/衛生用途向けにヒートシンクにコーティングを標準化。いくつかのサイズはプラグ式端子やモジュールを含む
安全性と制御の要点
- Safe Torque Off（STO）機能 — 機械の安全回路へ組み込み、機械的安全部品と配電スペースを削減
- 簡易PLC機能内蔵 — プログラム可能な論理機能、比較器、タイマ、算術関数およびドライブ固有機能。プログラム保護により不正コピーを防止。ドライブI/Oを完全制御
- 高速接続機能 — 5 mm の上がり端子（キャプティブスクリュー）や、該当筐体でアクセスしやすいEMC分離機構
典型的な用途と利点
- 一般産業の自動化、HVAC、ポンプ、コンベヤ、食品・飲料、ウォッシュダウン環境およびその他の重負荷プロセス
- 最新モータ対応と高度な制御アルゴリズムにより、エネルギー効率とプロセス制御を改善
技術仕様
- モデルファミリ：Optidrive P2
- 電源電圧：200～600 V
- 入力相：単相および3相
- 出力範囲：0.75～250 kW（1～400 HP）
- 過負荷定格：60 sで150％、4 sで200％
- モータ制御：センサレスベクトル制御、PMモータ制御；IM、PM、BLDC、SynRM、LSPMをサポート
- 統合機能：内蔵EMCフィルタ、ブレーキトランジスタ内蔵、Safe Torque Off（STO）
- 接続性：Modbus RTUおよびCANを搭載；立ち上げ用のBluetoothおよびNFC
- 筐体等級：IP20（パネル）、IP55（産業用筐体）、IP66 / NEMA 4X（屋外、粉塵密閉、洗浄対応）
- 環境／機械：IP66ユニットはポリカーボネート製、基板はコンフォーマルコーティング、洗浄/衛生用途向けにヒートシンクをコーティング
- 設置支援：クイック接続端子、キー穴マウント、プラグ式モジュール/端子、統合ケーブル管理、多言語TFT表示と手動/自動キーオプション
