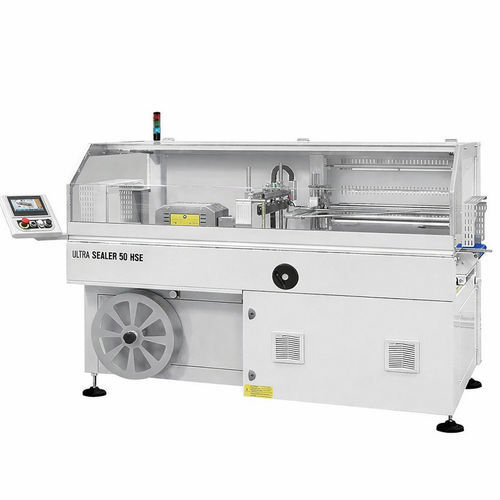

自動包装機 Ultra Sealer 50 HSE

PLC制御シュリンク トンネル付き連続動作式

概要
Ultra Sealer 50 HSE は、連続間欠式のシール動作とモジュール式統合を想定して設計された自動Lシーラーです。モデルはシュリンクトンネル有無の選択が可能です。長さ実質無制限の製品を包装でき、フィルム廃棄を削減し、生産性を高めます。

主な利点

• ポリオレフィンおよびポリエチレンフィルムに対応
• 生産能力 最大4200パック/時
• 長短シールバーの二重温度制御
• 4.3インチLCDのPLC制御、7インチパネルPCインターフェースはオプション
• 廃材回収機構と省エネルギー設計

使用方法
モーター駆動の投入ベルトが単折りフィルムで包まれた製品を搬送します。フォトセルが製品を検知してサイクルを起動します：投入、フィルム巻き出し、横シール、排出。プログラム設定により単品またはグループ包装に対応します。

オプション

• 印刷フィルムのセンタリング装置
• 製品節約用フォトセル
• ポリエチレン用溶接バー（15–80 µm）
• コールドフィルム穿孔装置
• 投入ベルト延長（+500 mm）
• 保護付き排出ローラコンベヤ（ピッチ46 mm、長さ1000 mm）

特徴

• フル電動の連続包装機、Industry 4.0対応
• インバータとエンコーダ制御の間欠運転
• PTFE処理された溶接ブレード付きの横バー、ホットブレードによる側面摩擦溶着
• FLXMOD制御システム（デジタル/アナログI/Oモジュール搭載）
• 各駆動にインバータ制御のモータを採用、モーター駆動のベルト近接装置搭載
• 熱電対監視、非常停止、CE適合

操作制御

• 横バーの高さおよび溶接時間の調整
• 縦/横溶接の二重温度調整
• コンベア速度の電子制御調整
• 溶接センタリングのモーター制御およびフィルム張力制御
• 最大50プログラムの保存およびプロセス統計

製品情報
機械寸法：L 2180 x W 1545 x H 1505/1665 mm
正味重量：715 kg
電源：380 V 3相、50/60 Hz
定格出力：2.3 kW
溶接バー長さ：500 mm
最大製品高さ：200 mm
最大生産能力：4200パック/時
最大リール寸法：600 mm – ø 350 mm
使用可能フィルム：ポリオレフィン、ポリエチレン
フィルム厚：最大30 µm

技術仕様

• 機械寸法：L 2180 x W 1545 x H 1505/1665 mm
• 正味重量：715 kg
• 電源電圧：380 V、3相
• 周波数：50/60 Hz
• 定格出力：2.3 kW
• 溶接バーサイズ：500 mm
• 最大製品高さ：200 mm
• 最大生産能力：4200パック/時
• 最大リール寸法：600 mm – ø 350 mm
• 対応フィルム：ポリオレフィン、ポリエチレン
• フィルム厚：最大30 µm
