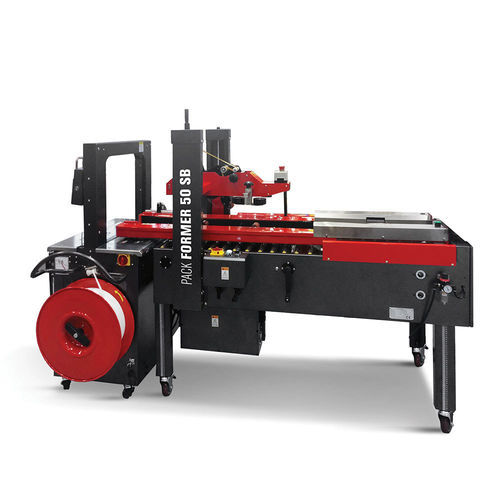

自動箱成形機-包装機-シーラー 50 SB

接着テープマルチファンクション空圧式

製品概要
Pack Former 50 SB は、箱の成形、テープ封かん、帯掛けを一体化した包装ステーションです。押し出しシリンダーを備えた成形部、上部と下部の中央ラインに同時に2本のテープを貼る二頭式のテーピングモジュール、及び1本または2本の平行PP帯を自動で掛ける帯掛けユニットを備えています。左右に配置された2本のモーター駆動搬送ベルトと、出力側のロール蓄積コンベヤーを装備します。箱搬送速度は22 m/min。空気と電気で駆動します。

主な利点

• 成形・封かん・帯掛けを一括で行う統合ソリューション
• モーター式側方ベルトで多様な箱サイズに対応
• 出力側の蓄積によりラインへの組み込みが容易
• 購入時の技術サポートと消耗部品12か月保証
• 省スペース設計で生産能力4–6箱/分

動作と主要コンポーネント
テーピングモジュールは上下中央ラインにテープを貼付し、フラップの整列と確実な封かんを実現します。ロールで箱を帯掛けユニット（Speed Strap）へ案内し、PP帯を自動供給・溶着します。箱検知用の光電センサは移動可能で、帯間隔を調整できます。継続稼働を前提とした産業用設計です。

帯掛け機の技術仕様

• 帯掛けユニットモデル: Speed Strap
• 電源: 220 V、単相、50/60 Hz
• 帯掛け機消費電力: 0.70 kW
• 帯掛け速度: 最大65サイクル/分
• 帯仕様/幅: PP 5 / 9 / 12 mm
• 帯厚: 0.45–0.65 mm
• 最大テンション: 最大45 kg
• 帯掛けアーチ寸法: L 650 x H 500 mm

処理可能な製品

• 最小箱寸法: L 200 x W 150 x H 120 mm
• 最大箱寸法: L 500 x W 400 x H 450 mm
• 箱タイプ: アメリカンタイプ (RSC)
• 最大箱重量: 30 kg

技術仕様

• 型式: Pack Former 50 SB
• ブランド: ISGPACK
• 供給電圧 (成形/テーピングモジュール): 380 V、三相、50/60 Hz
• 設置電力 (成形/テーピング): 0.4 kW
• 供給電圧 (帯掛けユニット): 220 V、単相、50/60 Hz
• 設置電力 (帯掛け): 0.70 kW
• 箱搬送速度: 22 m/min
• 生産能力: 4–6 箱/分
• 空気圧/消費量: 6 bar / 2 Nl/min
• 帯: PP 5–9–12 mm、厚さ0.45–0.65 mm、最大テンション45 kg
• テープ: クラフト、ポリプロピレン、PVC — 標準ヘッド幅 50–75 mm
• 機械寸法: L 2460 x W 1460 x H 1285–1535 mm
• 作業面高さ: 600–850 mm
• 最大騒音: ≤ 75 dB
