接着テープテーピング マシン 50 TBB

自動

製品説明

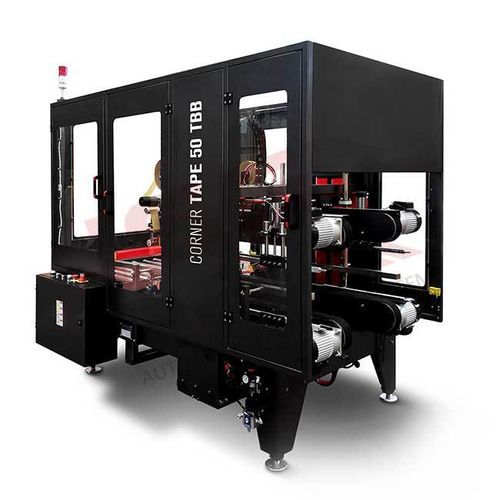

Corner Tape 50 TBBは、アメリカンスタイルの段ボールの上面および底面に自己粘着テープをU字型に4本貼付する自動コーナーテーピング機です。段ボールはモータ駆動のローラーコンベヤで搬送され、空気式のプッシャーにより90°回転されて4つのテーピングヘッドへ誘導されます。テープ貼付後、空気シリンダーがフラップを押さえ、全面を密閉します。無人の自動化ラインへの組み込みが可能です。

動作の詳細
本機は複数フォーマットに対応できるよう調整可能です。オペレーターはコンベヤ幅と作業高さを箱寸法に合わせて設定します。ローラーが箱をセンサー位置へ送り、センサーがプッシャーを作動させて90°回転を行います。4つのテーピングヘッドがU字状にテープを貼り、空気シリンダーがフラップを下げてシールを完成させます。対応テープはクラフト、ポリプロピレン、PVCです。包装・物流環境での連続運転を想定しています。

適用分野

• 自動化された梱包・出荷ラインへの組み込み
• 中規模の流通・物流センターの梱包工程
• 段ボールの上下を密閉する必要がある生産ライン

選ばれる5つの理由

• 購買時の技術サポートを提供
• コストパフォーマンスに優れる
• 交換部品に対する12か月保証
• 短納期での供給
• 市場での実績：35年以上

性能と仕様

• モデル：Corner Tape 50 TBB
• Brand: ISGPACK
• 本体質量（正味）：480 kg
• 電源：220 V、単相
• 周波数：50 / 60 Hz
• 定格出力：1 kW
• 必要空気圧：6 bar
• 空気消費量：11 Nl/min
• 搬送速度：19 m/min
• テーピング速度：4–6 箱/分
• 最大箱重量：30 kg
• 対応テープ：クラフト、ポリプロピレン、PVC
• 標準ヘッド幅：50–75 mm
• 最大騒音レベル：≤ 75 dB
• CE準拠の非常停止（マッシュルーム）
• 作業高さ：600–750 mm

製品情報（概要）
機械寸法：L 2168 x W 1373 x H 1335–1485 mm
正味質量：480 kg
電源電圧：220 V 1Ph
周波数：50 / 60 Hz
定格出力：1 kW
空気圧：6 bar
空気消費量：11 Nl/min
テーピング速度：4–6 箱/分
搬送速度：19 m/min
作業面高さ：H 600–750 mm
最小箱寸法：L 340 x W 200 x H 200 mm
最大箱寸法：L 670 x W 470 x H 500 mm
対応箱種：アメリカンスタイル
