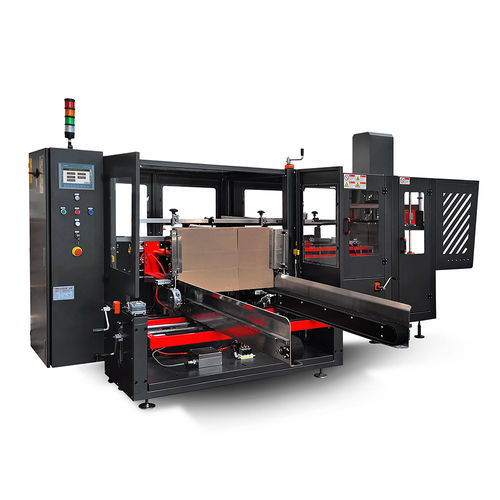

自動ケース梱包機 50SB TN HM

熱溶融型接着剤床置閉口空圧式

概要
Speed Former 50SB TN HM は、Hot Melt（Nordson Mesa）システムでアメリカンタイプの段ボールの底面を自動で成形・封かんする段ボール組立機です。約150箱収容のモーター式水平マガジンを備え、電源と圧縮空気を必要とします。左右いずれの排出口にも対応可能（要問い合わせ）。

作業工程
Venturi ユニット駆動の吸着カップ群がマガジンからブランクを吸着し、クランプ機構で開口を保持します。プッシャーで箱を2本のモーター式コンベアへ送り、糊付け・閉じ工程へ搬送します。内部の空圧プレスが接着されたフラップを確実に押さえてサイクルを完了します。フォーマットとメモリ管理は Siemens タッチスクリーンを備えた PLC により行われます。

選ばれる5つの理由

• 購入時の技術サポート
• 優れたコストパフォーマンス
• 純正部品12か月保証
• 短納期対応
• 市場での実績35年以上

製品情報
機械寸法：L 3400 mm × W 2431 mm × H 1730 mm
正味重量：1000 kg
供給電圧：380 V – 3相
周波数：50 / 60 Hz
設置電力：2.1 kW
空気圧：6 bar（動作範囲 5–6 bar）
マガジン容量：約150箱
最小箱寸法：L 250 × W 150 × H 150 mm
最大箱寸法：L 530 × W 400 × H 400 mm
箱形式：アメリカンタイプ

機械仕様・パラメータ

• 電源：380 V – 50/60 Hz – 3相
• 設置電力：2.1 kW
• 空気圧：5–6 bar
• モーター式マガジン：約150（板厚により変動）
• 生産能力：最大12箱/分（箱の仕様により変動）
• 機械質量：1000 kg
• 機械寸法：L 3400 × W 2431 × H 1730 mm
• 最大騒音：≤ 75 dB
• CE 規格対応の非常停止（マッシュルームスイッチ）
• 底面閉じ：Hot Melt（Nordson Mesa）
• 作業面高さ：650 + 100 mm
• タッチパネルから管理可能なフォーマットメモリ：30件
