調整バルブ THERMAG VALVE CS611

ボール電気作動水

概要

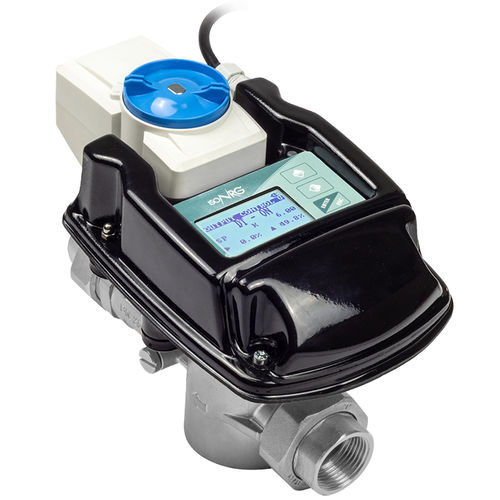

新しい THERMAG VALVE CS611 ISONRG は、電磁式熱エネルギー計を内蔵したインテリジェントな2方調節弁です。EN1434 および MID 指令 2014/32/EU に準拠した課金対応の計測を提供し、エネルギー制御と正確なエネルギー算出を実現します。新築・既存建物の冷暖房システムにおけるエネルギー消費の計測・監視を目的とし、BMS や IoT プラットフォームとの接続が可能です。

動作原理
電磁式流量計はファラデーの電磁誘導の法則に基づき、導電性流体が磁場を横切ると電圧が誘起されます。この技術により、添加剤を含む混合液を含め導電性熱媒体に対して測定値の0.8%（r.v.）の精度が確保されます。

材料および構造

• 弁本体：DZR 耐腐食真鍮（EN12165-CW617N-DW）
• 流量センサー：PEEK 製ボディ、HC276 電極
• 弁ユニット：2方の調節用ボールバルブ、分離不可の一体構造

調整可能パラメータ

• 流量（Flowrate）
• 熱出力
• 温度差（ΔT）
• 入口温度（T1）
• 出口温度（T2）
• 差圧
• プロセスまたは BMS からの外部ソース

電子ユニットと通信

• 3行バックライト付き LCD 表示
• 電源：24 V AC/DC
• 通信ポート：シリアル RS485 / イーサネット RJ45
• 対応プロトコル：MODbus RTU/IP、BACnet MS-TP、FTPs、WEBs、NTPs（BMS/IoT 統合用のその他プロトコルを含む）
• データ共有と機器状態解析のための組み込み Web サーバ

入出力および信号

• デジタル出力：1 x ON/OFF、1250 Hz、100 mA、30 Vdc
• デジタル入力：1 x プログラム可能
• アナログ入力：1 x プログラム可能 0–10 V または 0–22 mA

特長

• 熱媒体中の添加剤の存在に対して耐性のある電磁式流量計
• 水＋グリコール（エチレングリコールまたはプロピレングリコール）混合比最大40%まで対応、MI004 に準拠した算出
• ePICV または eDPCV として動作可能
• 流量制御のために最大7つの調整可能な変数

認証・適合

• CE マーキング
• MID – MI004（表示あり）

技術仕様

• MID 指令 2014/32/EU
• 流量測定精度：最大 0.8% r.v.
• 利用可能なセンサー寸法：1/2”、3/4”、1”、1¼”、1½”、2”
• Qp [m³/h]：1.5 / 2.5 / 3.5 / 6 / 10 / 15
• センサー流体温度範囲：-10 °C … +100 °C
• 定格圧力：PN16（16 bar）
• センサーおよび本体材料：DZR 真鍮および PEEK – 電極 HC276
• 温度センサータイプ：PT500 – DS/PS – MI004 認証
• 温度センサーケーブル長：シリコン製 3 m / 5 m
• 温度測定範囲：0 °C … +150 °C
• 表示：3行バックライト付き LCD
• 電源：24 V AC/DC
• 通信：RS485 および Ethernet RJ45；プロトコル MODbus RTU/IP、BACnet MS-TP 等
• I/O：ON/OFF デジタル出力、プログラム可能なデジタルおよびアナログ入力 (0–10 V / 0–22 mA)
