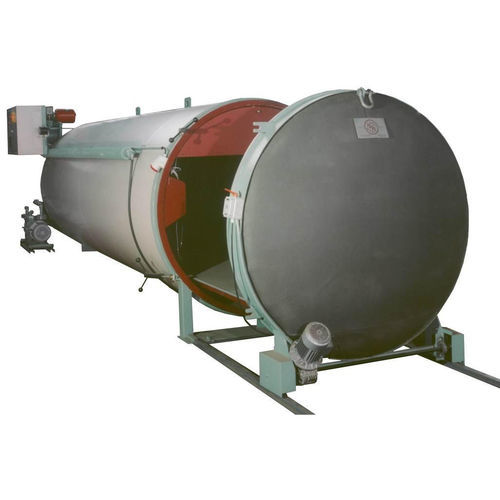

真空乾燥機 EMV series

バッチ式木材用エア

大容量 EMV 系列 真空乾燥機 — 大規模な木工所・木材商向け
ネット容量 6〜50 m3 の断続式真空乾燥機（EMV シリーズ）。大規模な木工所や高い生産性と品質管理を求める木材販売業者向けに設計されています。

動作と工程
低温真空サイクルにより、木材内部の水分を熱ショックなしで蒸発させます。蒸気発生器が表面湿度を保持し、凝縮器が周囲空気と材の湿度勾配を制御して浮遊蒸気を凝縮させます。交互流ファン、ディフレクター、温水で加熱されたフィン付きチューブバッテリーによる空気調整が行われ、細胞内から表面への水の移動を促進します。凝縮水は定期的に排出され、安定したチャンバー条件を保ちます。

EMV 大容量システムの利点

• 高速乾燥: 真空・低温サイクルにより、従来方式を超える湿分低減が可能です。
• 高品質: ひび割れや反り、色変化を抑え、機械的特性を維持します。
• 厚材や多湿材の乾燥に対応: 厚板、半製品など高含水材にも適合します。
• 低運転コスト: 熱損失が少なく、熱・電力の効率的利用が可能です。
• 低メンテナンス: 合理的な構造と耐食材料の採用により保守負担が低いです。

主な仕様

• オートクレーブ：エポキシ塗装鋼板、腐食性材用に AISI 304 ステンレス鋼 オプション、断熱ライニング。
• 電気制御盤：マイクロプロセッサー制御、専用制御コンピューター、PC 接続でパラメータ調整とサイクル記録が可能。
• 木材用湿度・温度プローブ。
• モーター駆動の抽出台車および外部ガイド。
• 凝縮回路および加熱ユニット：ステンレス製フィン付きチューブ。
• 油圧式真空ポンプ（凝縮処理付）、温水循環ポンプ、表面加湿用蒸気発生器。
• 交互流ファン、ディフレクター、ギヤモーター駆動の撹拌羽根による空気撹拌。

据付要件

• 電源（f.e.m. ソケット）。
• 冷水供給。
• 凝縮水排出用の排水ピット。

容量・寸法（要約）
Em6V — 正味容量: 6.5 m3; 加熱設置電力 ≈ 6.5 kW (20000 Cal); 電力吸収 ≈ 7 kW/h.
Em8V — 正味容量: 8 m3; 加熱 ≈ 9 kW (30000 Cal); 電力吸収 ≈ 10 kW/h.
Em12V — 正味容量: 12 m3; 加熱 ≈ 11 kW (50000 Cal); 電力吸収 ≈ 13 kW/h.
Em20V — 正味容量: 19 m3; 加熱 ≈ 25 kW (100000 Cal); 電力吸収 ≈ 22 kW/h.
Em25V — 正味容量: 25 m3; 加熱 ≈ 28 kW (150000 Cal); 電力吸収：機種により異なる場合があります。
Em50V — 正味容量: 44 m3; 加熱 ≈ 37.5 kW (300000 Cal); 電力吸収：機種により異なる場合があります。

技術仕様（概要）

• シリーズ: EMV 断続式真空乾燥機 (6–50 m3)。
• オートクレーブ材質: エポキシ塗装鋼または腐食性材向け AISI 304 ステンレス鋼。
• 制御: マイクロプロセッサー制御盤、専用コンピューター、PC 接続によるプログラム・サイクル保存。
• センサー: 木材用湿度・温度プローブ。
• 加熱システム: ステンレス製フィン付きチューブ、凝縮回路、蒸気発生器。
• 真空: 油圧式真空ポンプと凝縮処理、定期排出。
• 空気循環: 交互流ファン、ディフレクター、撹拌羽根。
• 補助装置: モーター駆動抽出台車、温水循環ポンプ、加湿システム。
