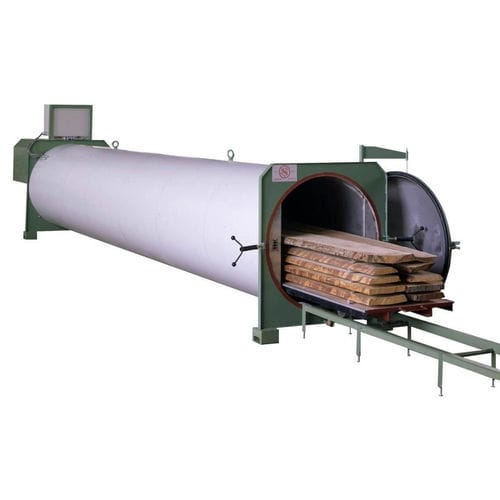

真空乾燥機 EM2V

電動式バッチ式エア

製品概要
EM2VおよびEM5Vは、少量〜中量の木材を低温で管理されたサイクルで乾燥するために設計された真空乾燥装置です。Vacutronic制御によりプロセスをプログラムでき、Windows PCへの接続で遠隔監視とサイクルのアーカイブが可能です。生産ニーズに応じて3つの運転モードを備えています。

乾燥方式
低温真空下で乾燥を行い、細胞内から表面への水の透移と蒸発を促進して、熱ショックによる割れや変形を防ぎます。蒸気発生器が表面の湿度を保持して表面割れを抑え、凝縮器が浮遊蒸気を除去します。底部に配置された加熱要素を備えた電動ファンが積み重ねた木材に空気を循環させます。定期的な真空サイクルにより水の透移が促進され、底部に溜まる凝縮水は適時排出して安定したチャンバー環境を維持します。

運転モード

• 全自動
• 半自動
• 手動

主な利点

• 制御された乾燥結果：割れや反りが少なく、著しい色変化なし、内部応力なし、機械的強度を保持。
• 幅広い材料対応：厚断面材や高含水材（板材、半製品）の乾燥が可能。
• 低い運転コスト：熱損失が少なく、電気・熱エネルギーを効率的に使用し、手作業を最小限に。
• 低メンテナンス：コンパクトで合理的な構造、簡易な自動装置、耐食材料の採用。

主な仕様

• オートクレーブ材質：AISI 304 ステンレス鋼
• 断熱材厚さ：50 mm
• Vacutronic マイクロプロセッサ制御パネル（自動運転/停止、プログラム可能）
• サンプル要素の湿度プローブ
• 手動トロリー取り出し：700 × 700 mm の積載、長さ最大 6,000 mm、外部スライドレール
• オートクレーブ底部に配置された電気加熱要素 3 本（EM2V: 3 × 2.5 kW）
• 凝縮システム付油圧真空ポンプ
• 加湿用蒸気発生器
• 直径 600 mm ファン
• アルミニウム板厚 20 mm

部品表（参照）
1 | ドア | 5 | 蒸気発生器
2 | 木材積載 | 6 | 真空ポンプ
3 | 電動ファン | 7 | トロリー
4 | Vacutronic 制御盤 | 8 | 排出弁

技術仕様（EM2V 真空乾燥機）
電気抵抗：3 × 2.5 kW
最大乾燥対象寸法：700 × 700 × 6,000 mm
設置寸法（底面）：1,070 × 7,000 mm
設置高さ（概）：1,200 mm
総重量（EM2V例）：約 800 kg
電源：380 V、50 Hz
設置電力：9.25 kW
平均時消費電力：約 5 kW/h

技術的特徴

• 型式/シリーズ：EM2V および EM5V（EM 真空乾燥機シリーズ）
• オートクレーブ材質：AISI 304 ステンレス（または材種により塗装鋼板）
• 断熱厚：50 mm
• 制御：Vacutronic マイクロプロセッサ制御、PC 接続による監視・記録
• 運転モード：全自動、半自動、手動
• 湿度管理：プローブおよび試料要素、凝縮器
• 加湿：蒸気発生器内蔵
• 真空：凝縮処理機能付油圧式真空ポンプ
• 加熱：電気抵抗（例：EM2V は 3 × 2.5 kW）
• 空気循環：直径 600 mm ファン
• トロリー容量：700 × 700 mm、長さ最大 6,000 mm、手動取り出し
• アルミ板厚：20 mm
• 最大乾燥寸法：700 × 700 × 6,000 mm
• 設置寸法：1,070 × 7,000 mm、設置高さ：1,200 mm
• 重量（EM2V）：約 800 kg
• 電気仕様：380 V、50 Hz；設置電力 9.25 kW；平均消費 約 5 kW/h
