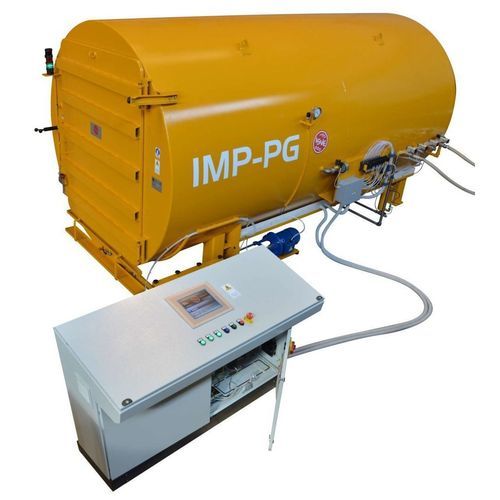

真空含浸プラント IMP-PG series

ワニス塗装夜用

概要
真空含浸・塗装ユニット IMP-PG シリーズ。密閉式オートクレーブにより、真空と噴霧により含浸剤や塗料の深い浸透と吸収を実現します。

設備構成
本設備は、最大400 mmHgまたは700 mmHgの減圧に耐える厚肉オートクレーブを中心に構成されます。処理物はレール上を走る移動支持体の台車に搭載してオートクレーブ内へ投入します。オートクレーブ底部には容量約70〜100リットルの製品タンクがあります。ポンプで製品を供給し、星形に配置された噴霧器がオートクレーブ全長を覆う水平移動台車に取り付けられています。

運転 — 代表的サイクル

• 木材の孔隙内の空気を抜く初期の真空工程。
• 微細に噴霧された含浸剤または塗料による処理。真空維持または制御された空気導入により浸透を促進します。
• 処理物の滴下、乾燥、パッシベーションを促進するためのオートクレーブ内の複数回の換気。

効果と利点

• 含浸剤では心材縁（白色部）に通常3〜6 mmの浸透。
• 下塗り／仕上げ塗料では孔内表面への優れた浸透と付着性により、仕上げの耐久性が向上。
• 完全自動運転により人的ミスを低減。
• 密閉式のため臭気漏れを防止。製品の回収とタンクへの再供給が可能。

環境・保守面
真空ポンプは閉回路水循環式の液リング型です。吸引水は連続再循環され、定期的な抜き取りと更新が必要です。塗料由来の成分を含む場合があり、適切な処理が必要です。

モデル一覧

• IMP PG 1600 — A: 1000; B: 1100; C: 3000; D: 1600; E: 3700; F: 1800; H: 2000; 重量: 2000 kg; 設置電力: 8.37 kW
• IMP PG 2300 — A: 1400; B: 1800; C: 3000; D: 2300; E: 3700; F: 2600; H: 2000; 重量: 3700 kg; 設置電力: 8.37 kW
• IMP PG 2300/4500 — A: 1400; B: 1800; C: 4500; D: 2300; E: 5000; F: 2600; H: 2000; 重量: 4500 kg; 設置電力: 8.37 kW
• IMP PG 2300/12000 — A: 1200; B: 1200; C: 12000; D: 2300; E: 12500; F: 2600; H: 2000; 重量: 9000 kg; 設置電力: 12.87 kW

製作上の留意点
オートクレーブは処理対象の寸法に合わせてカスタム製作されます。処理後の品は十分に滴下され、処理状態で搬出されます。製品の回収が可能で、封じ込めにより排出を最小化します。

仕様 / 技術データ

• 機械種別: 真空含浸装置（IMP-PG シリーズ）。
• 最大減圧: 400 mmHg または 700 mmHg。
• 製品タンク容量: 約 70〜100 リットル。
• 噴霧システム: 星形に配置された噴霧器を備えた可動台車。
• 標準サイクル時間: 約 20〜30 分。
• 含浸浸透深さ: 通常 3〜6 mm（心材縁）。
• 真空ポンプ: 閉回路水循環式液リング型。
• 製品回収: サイクル終了時に可能、タンクへ再供給。
• モデルオプション: 複数の長さ/サイズ（モデル一覧参照）および設置電力。
• 構造: 密閉オートクレーブ、部品寸法に合わせて製作。
