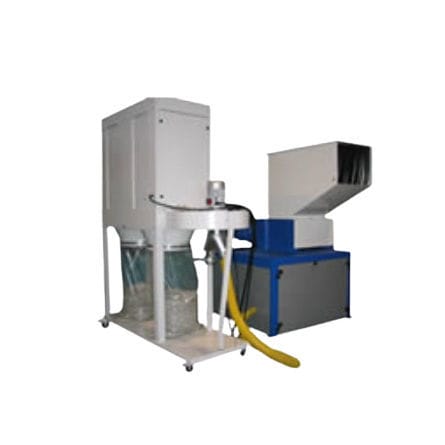

高容量文書シュレッダー

概要
紙文書の破砕設備。ISVEはCombiシステムのラインで、紙文書の破砕に特化した仕様を開発しました。本設備は、粗い破砕から細かな破砕まで、5段階のDIN破砕レベルを簡単な調整で実現できます。操作はホッパーに投入して装置を起動するだけで、梱包箱ごと投入することも可能です。

紙の粉砕プロセス
文書シュレッダーはまず紙を約3〜4 cm程度の塊に一次粉砕します。前処理された文書は高速刃式ミルへ供給され最終粉砕されます。破砕機とミルの間には磁板を設置可能で、誤って混入した鉄片がミルを損傷するのを防ぎます。切断工程で生じた破片は、台車付きの電動ファンで吸引され袋詰めされます。

ろ過と粉塵管理
サイクロン上部に配置したポリエステル製カートリッジにより大気放出される粉塵を最小限に抑えます（0.2〜2 µmの粒子で放出量<0.5%）。フィルターの効率はフィルター折り目を叩いて清掃する2つのシェイカーにより維持され、パーティクルは直接収集袋に排出されます。

制御と生産性
破砕設備のすべての機能はPLC（プログラマブルロジックコントローラ）で制御されます。COMBI 50/66D-GR300の目安生産量は、製本物を含む紙文書で約150〜250 kg/hです。

仕様（構成機器）

• 投入ユニット
• 破砕ユニット
• ミル用防音ボックス（78〜80 dB）
• 防音集塵機（80 dB）
• 自己洗浄式フィルターカートリッジハウジング
• 収集用袋

特性 / 技術仕様

• 二段階プロセス：前処理（約3〜4 cm）→ 高速刃式ミルによる最終粉砕
• 破砕機とミルの間に磁板を設置可能（鉄片からミルを保護）
• 台車式電動ファンによる吸引・袋詰めシステム
• サイクロン上のポリエステルカートリッジによるろ過；0.2–2 µm粒子で放出量 < 0.5%
• フィルター清掃は2つのシェイカーで実施
• 全機能はPLCで制御・調整
• ミル防音ボックス：78–80 dB；防音集塵機：80 dB
• 目安生産量（COMBI 50/66D-GR300）：約150–250 kg/h
