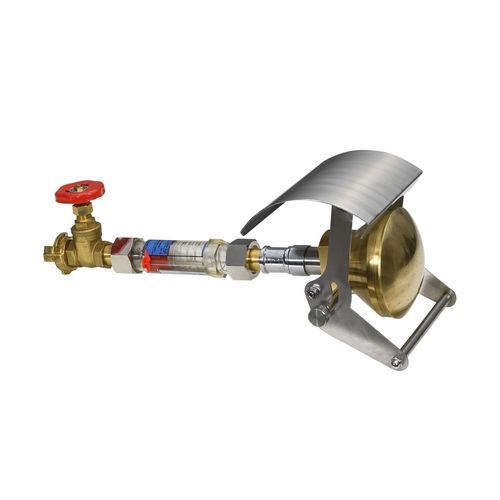

スプレー式ノズル SB.1000

水用テスト用

EN 60529に準拠したIPX3/IPX4試験用スプレーノズル 目的と課題 以下のノズルは、DIN規格に準拠した「ケース内の電気機器」の浸水試験を可能にします。 ノズルはDIN 60529に準拠しています。 以下の保護試験を行うことができます： IP X3 = 水の噴霧 IP X4 = 水の飛散 構造 - シャワーヘッドの外径は102mmです。 - シャワーヘッドの凹みの半径は75.5mmです。 - シャワーヘッドには直径0.5mmの穴が121個あります。 - シャワーヘッドは2つのパーツから構成されています。 - この構造により、シャワーヘッドを簡単に洗浄することができます。 - 内円には24個の穴があり、含まれる角度は30°です。 - 外側の円には96個の穴があり、その角度は15°です。 - シャワーヘッドの前にバッフルがあります。 - バッフルは取り外し可能です。 - IPX3テストはバッフルあり、IPX4テストはバッフルなしです。 - 水流調整と止水用のバルブが取り付けられています。 - 水量を検知するための流量計（0～20l/min）が取り付けられています。 - 付属のホースに適したスプレーノズルのホース接続部 - 5mのプレッシャーホースが付属します。 お客様での設置条件 - 水接続（流量3 bar / 水量 > 30l/min）
