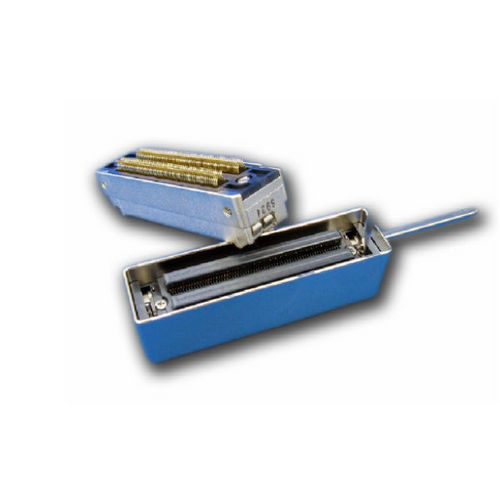

ZIFコネクター QLC

D-Sub長方形ロック式

製品説明 ITTは、小型 QLCデバイスを備えたDLコネクタファミリを拡張し、ポータブル医療機器のサイズ、信頼性、および嵌合要件を満たします。 DLシリーズコネクタと同様に、QLCコネクタは信頼性が高く、ハーネス中に簡単に組み立てられ、PCボードマウントスタイルで高いピン数の260コンタクトを特長としています。 このレセプタクルは、標準のはんだテールとプレスフィット接点の両方で利用できます。 QLCは、堅牢なニッケルメッキアルミニウムハウジングを採用し、性能を損なうことなく、20,000の嵌合サイクルの最小定格寿命を特長としています。 QLCコネクタのインターフェースは、EMIスプリングとシールドロック機構を使用して、嵌合コネクタの周囲に均一な嵌合圧力を確保し、EMI/RFIシールドを形成します。 より小さな接続システムを必要とする現在の技術の進歩に伴い、ITTは同じ数の接点で現在のDLからサイズを 60% 以上縮小しました。
